INSTALAÇÃO

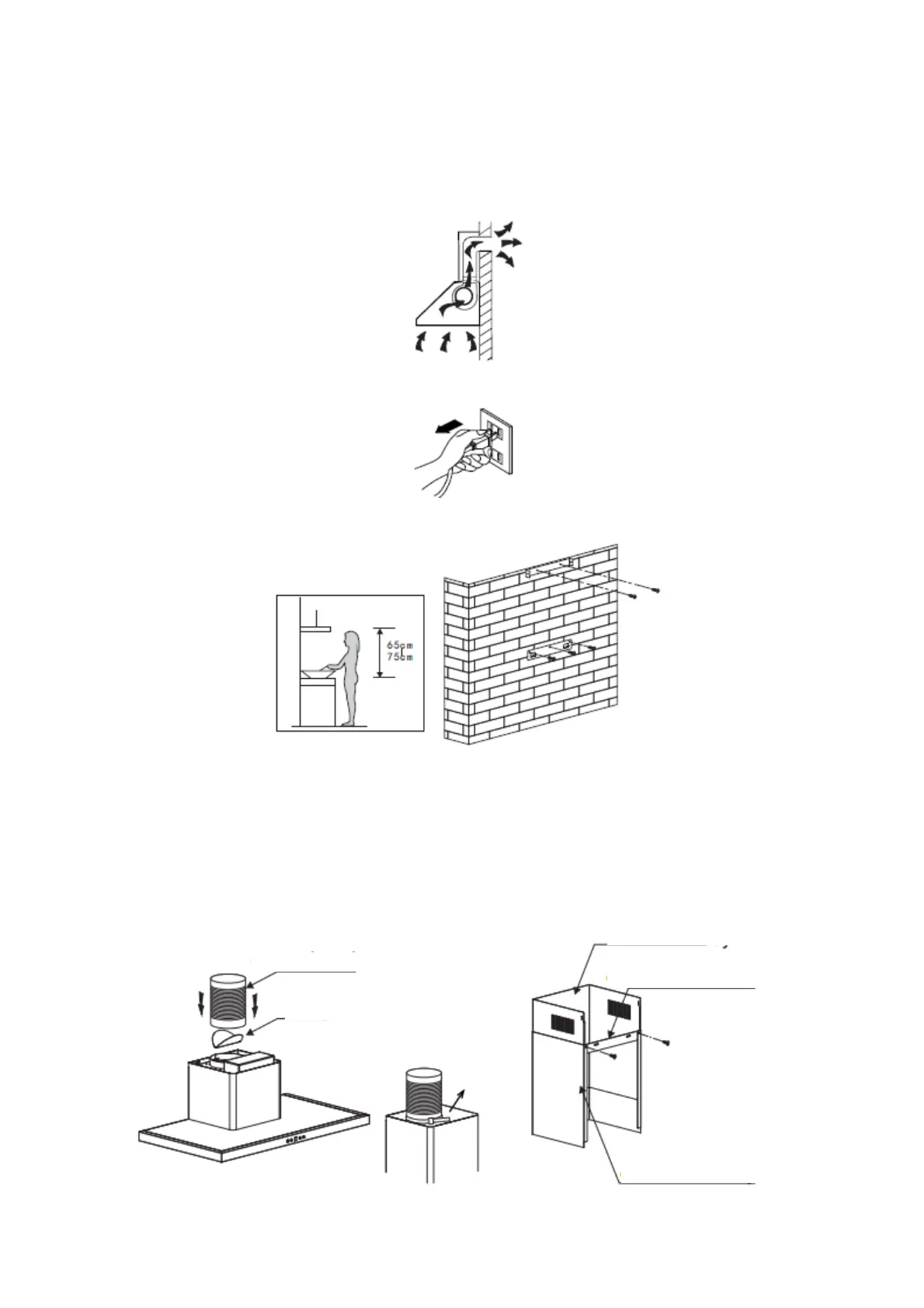

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como na figura abaixo,
através de uma conduta de extração (esmalte, alumínio, tubo flexível ou material não
inflamável com um diâmetro interior de 150 mm).
1. Antes da instalação, desligue o aparelho e retire a ficha da tomada.
2. O exaustor deve ser colocado a uma distância de 65~75 cm acima da superfície
de cozedura para um melhor efeito.
3. Instale o gancho num local adequado, uma vez fixada a altura de instalação,
e mantenha-o alinhado. A posição fixa do suporte interior da chaminé é o local
mais alto da chaminé. Ver Figura 2.
4. Fixe o suporte da chaminé exterior na chaminé exterior e certifique-se de que
a chaminé interior pode ser ajustada livremente em altura, e que permite fixar o tubo
de expansão. Em seguida, instale o tubo de expansão e a chaminé no exaustor. Fixe
o tubo de expansão com uma braçadeira na saída. Ver Figura 3/4.
Imagem 2
Imagem 1
braçadeira
tubo de expansão
aba em V
Imagem 3
interior da chaminé
suporte da chaminé exterior
chaminé exterior
Imagem 4
