OBCC6M7R-page8

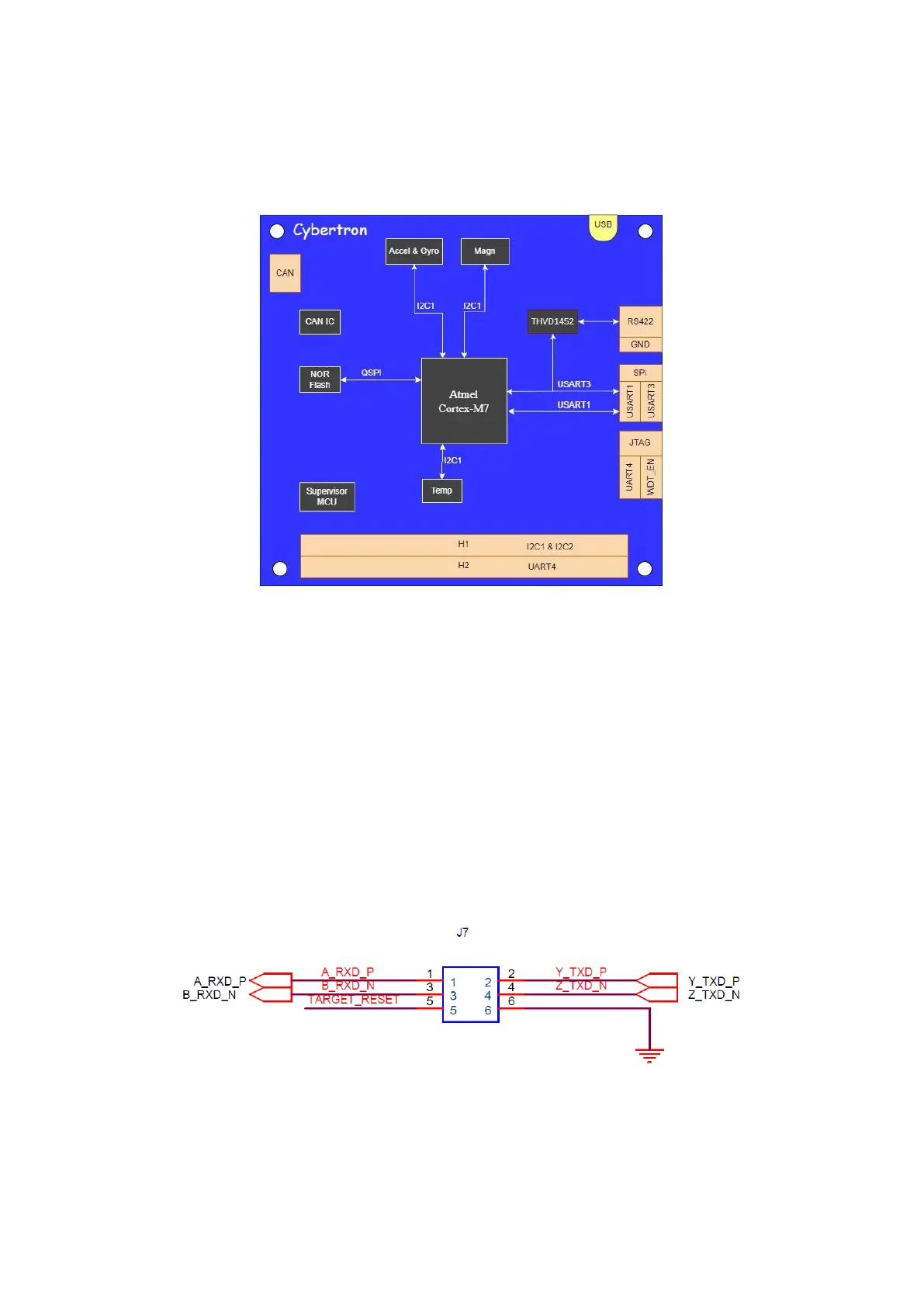

3. System Block Diagram
The following figure illustrates the high-level signal block diagram of the cOBC Development Kit.
Figure 3-1. Signal Level Block Diagram
4. Hardware Features
The extension headers can be used to access the pins of the target MCU on cOBC boards directly.
4.1 Extension Header1
The extension headers1 can be used to access the RS422/RS485 pins to the target MCU.
Figure 4-1. Extension Header1
