32

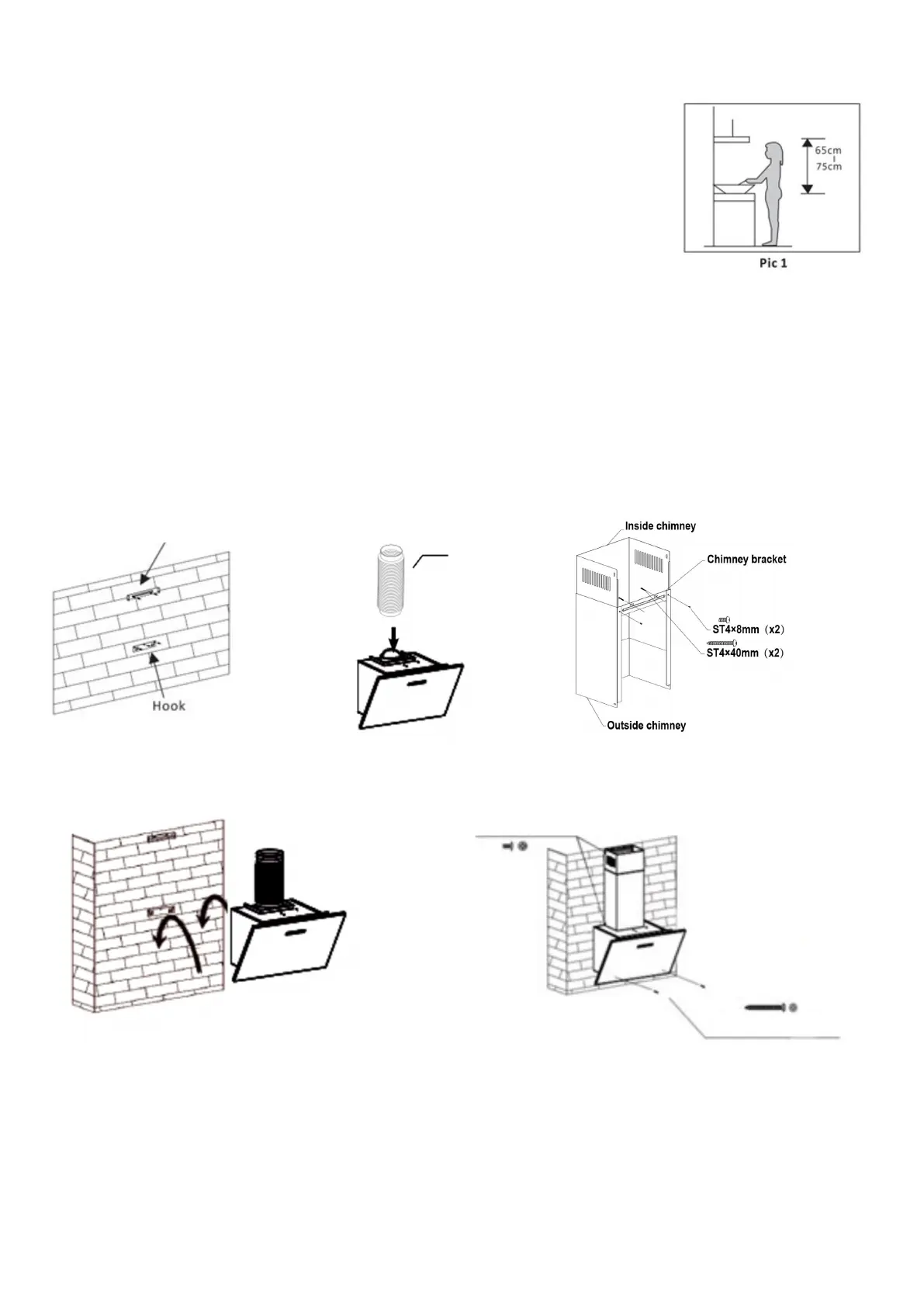

INSTALLATION AV KÖKSFLÄKTEN
1. Fläkten bör placeras med ett avstånd på 65-75 cm från köksbänken för bästa effekt. (Se
bild 1)
2. När installationshöjden har bestämts, montera fästet och det interna skorstensfästet på en lämplig
plats och håll den i en rak linje. Använd skruvar för att fästa till väggen (se bild 2).
Observera:
Skruvar till fästet: ST4×40 mm försänkt med krysspår
Skruven till skorstensfästet: ST4×40 mm försänkt med krysspår
3. Fäst det yttre skorstensfästet på den yttre skorstenen/ventilationskanalen med 2 skruvar (ST4×8mm), och se till att den
inre kanalen kan ställas in fritt i höjdled och att det utdragbara röret är fixerat. Montera sedan det utdragbara röret samt
skorstenen på fläkten. (Se bild 3).
4. Placera fläkten på väggfästet. (Se bild 4).
5. Använd skruvar (ST4×40mm försänkta med krysspår) för att fästa det externa skorstensfästet på väggen. (Se bild 3).
6. Fäst den inre skorstenen på det inre skorstensfästet med 2 skruvar (ST4×8mm), fäst den yttre skorsten på toppen av fläkten
med 2 skruvar (ST4×8mm). Fäst fläktskåpet med säkerhetsskruvar (ST4×40mm försänkt med krysspår). (Se bild 5).
Observera: Det finns två säkerhetshål på baksidan av kåpan.
Fig.2
Fig.3
Fig.4
Fig.5
Exhaust
hose
ST4×8mm (×4)
ST4×40mm (×2)
Interior chimney bracket
