LIESITUULETTIMEN ASENNUS
1. Liesituuletin on sijoitettava 65–75 cm:n etäisyydelle keittiön työtasosta, jotta se toimisi parhaalla
mahdollisella tavalla. (katso kuva 1)
2. Kun sopiva asennuskorkeus on määritetty, aseta kiinnike ja sisempi hormin kannatin sopivaan
kohtaan ja pidä se suorassa linjassa. Kiinnitä seinään ruuveilla (katso kuva 2).
Huomaa:
Kiinnikkeen ruuvit: ST4 × 40 mm:n litteäkantaiset ristipääruuvit
Hormin kannattimen ruuvit: ST4 × 40 mm:n litteäkärkiset ristipääruuvit
3. Kiinnitä ulompi hormin kannatin ulompaan hormiin kahdella ruuvilla (ST4 × 8 mm) ja varmista, että sisempää hormia voidaan
säätää vapaasti korkeussuunnassa ja että ulosvedettävä putki on kiinnitetty. Asenna sitten ulosvedettävä putki ja hormi
liesituulettimeen. (katso kuva 3)
4. Aseta liesituuletin seinäkiinnikkeeseen. (katso kuva 4).
5. Kiinnitä ulompi hormin kannatin seinään ruuveilla (ST4 × 40 mm litteäkärkiset ristipääruuvit). (katso kuva 3)
6. Kiinnitä sisempi hormi sisemmän hormin kannattimeen 2 ruuvilla (ST4 × 8 mm), kiinnitä ulompi hormi liesituulettimen
yläosaan 2 ruuvilla (ST4 × 8 mm). Kiinnitä kotelo paikalleen turvaruuveilla (ST4 × 40 mm:n litteäkärkiset ristipääruuvit). (katso
kuva 5)
Huomaa: kotelon takaosassa on kaksi turvareikää.

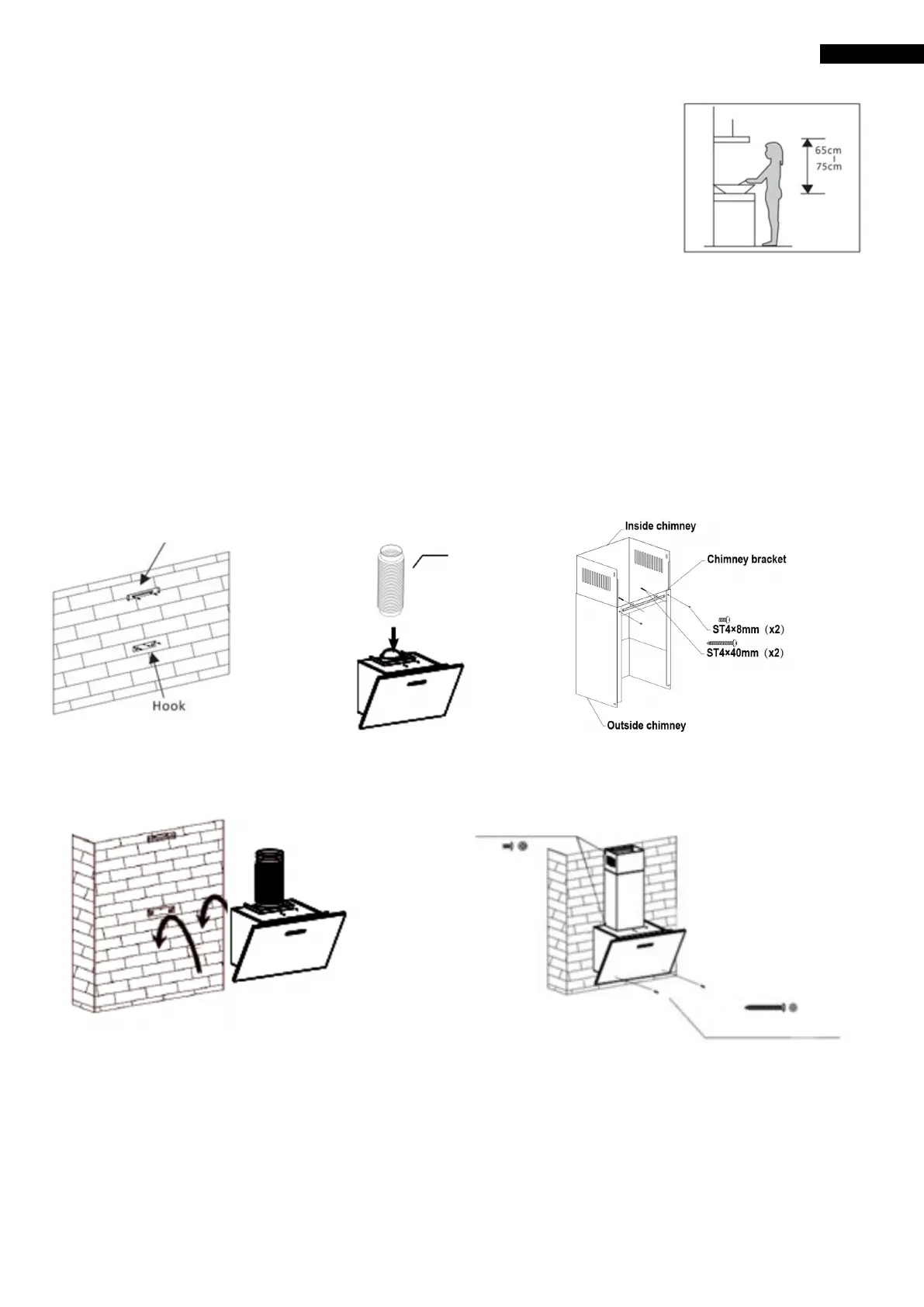

Kuva 2
Kuva 3
Kuva 4
Kuva 5
Poisto-
putki
ST4×8mm (×4)
ST4×40mm (×2)
Sisempi hormin kannatin
Kuva 1
