INSTALLATION AV FLÄKTEN

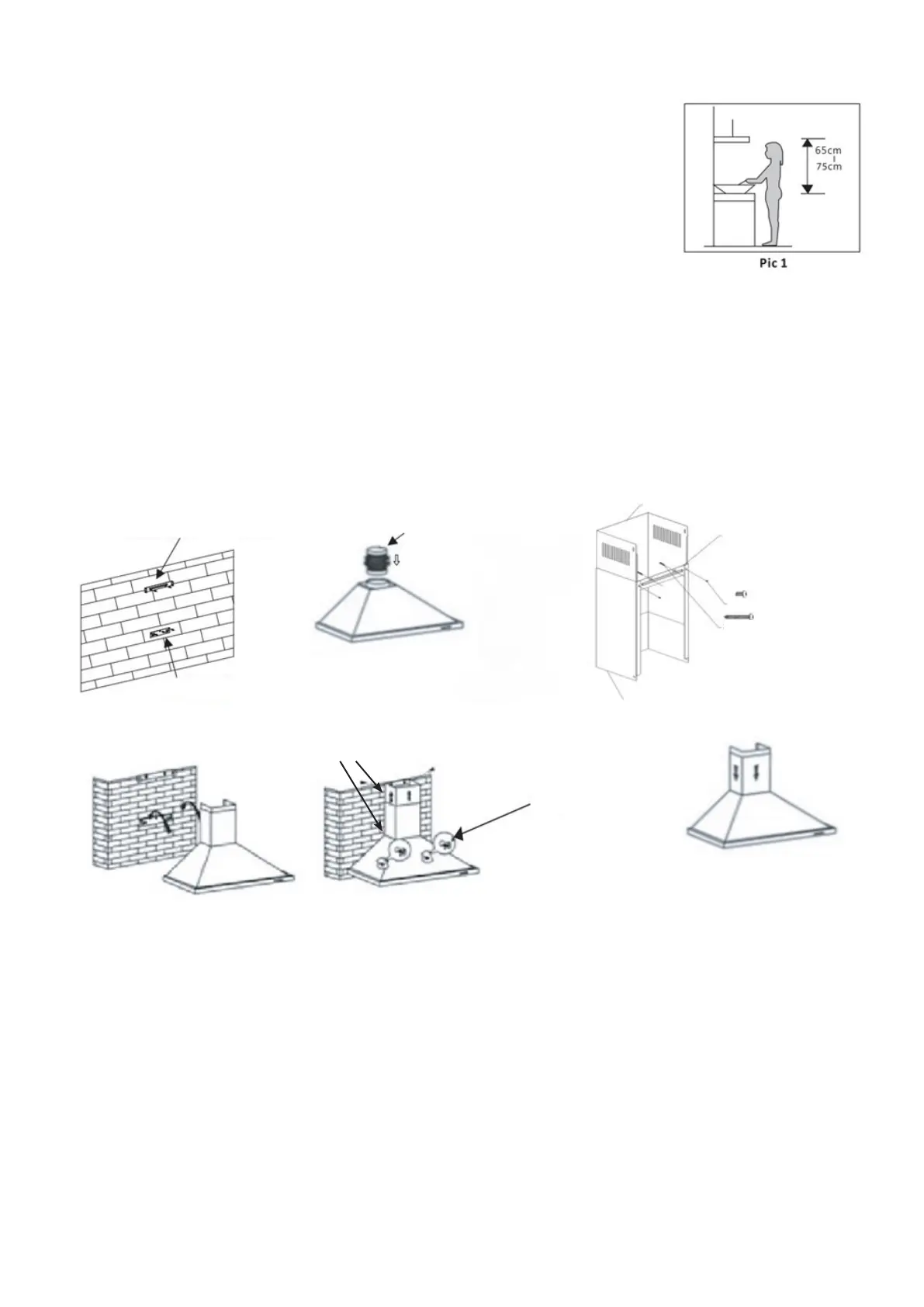

1. Fläkten bör placeras med ett avstånd på 65–75cm från köksbänken för bästa effekt. (Se
figur1)
2. När installationshöjden har bestämts, montera beslaget och det inre skorstensfästet på en lämplig
plats och håll den i våg. Använd skruvar för att fästa till väggen (se figur2).
Observera:
Skruvar till beslaget: ST4×40 mm försänkt med krysspår
Skruv till skorstensfästet: ST4×40 mm försänkt med krysspår
3. Fäst det yttre skorstensfästet på den yttre skorstenen/ventilationskanalen med 2skruvar (ST4×8mm), och se till att den
inre kanalen kan ställas in fritt i höjdled och att det utdragbara röret är fixerat. Montera sedan det utdragbara röret samt
skorstenen på fläkten. (Se figur3).
4. Placera fläkten på väggbeslaget. (Se figur4).
5. Använd skruvar (ST4×40mm försänkta med krysspår) för att fästa det externa skorstensfästet på väggen. (Se figur3).
6. Fäst den inre skorstenen till det inre skorstensfästet med 2skruvar (ST4×8mm), fäst den yttre skorstenen till toppen av
fläkten med 2skruvar (ST4×8mm). Fäst fläktskåpet med säkerhetsskruvar (ST4×40mm försänkt med krysspår). (Se figur5).
Observera: Det finns två säkerhetshål på baksidan av kåpan.
Fig. 2 Fig. 3
Fig. 4
Fig. 5
ST4×8mm (×4)
Inside chimney
Chimney bracket
ST4×8mm (×2)
ST4×40mm (×2)
Outside chimney
Extensible pipeInner chimney holder
Wall hook
Safety screw
