FIFI

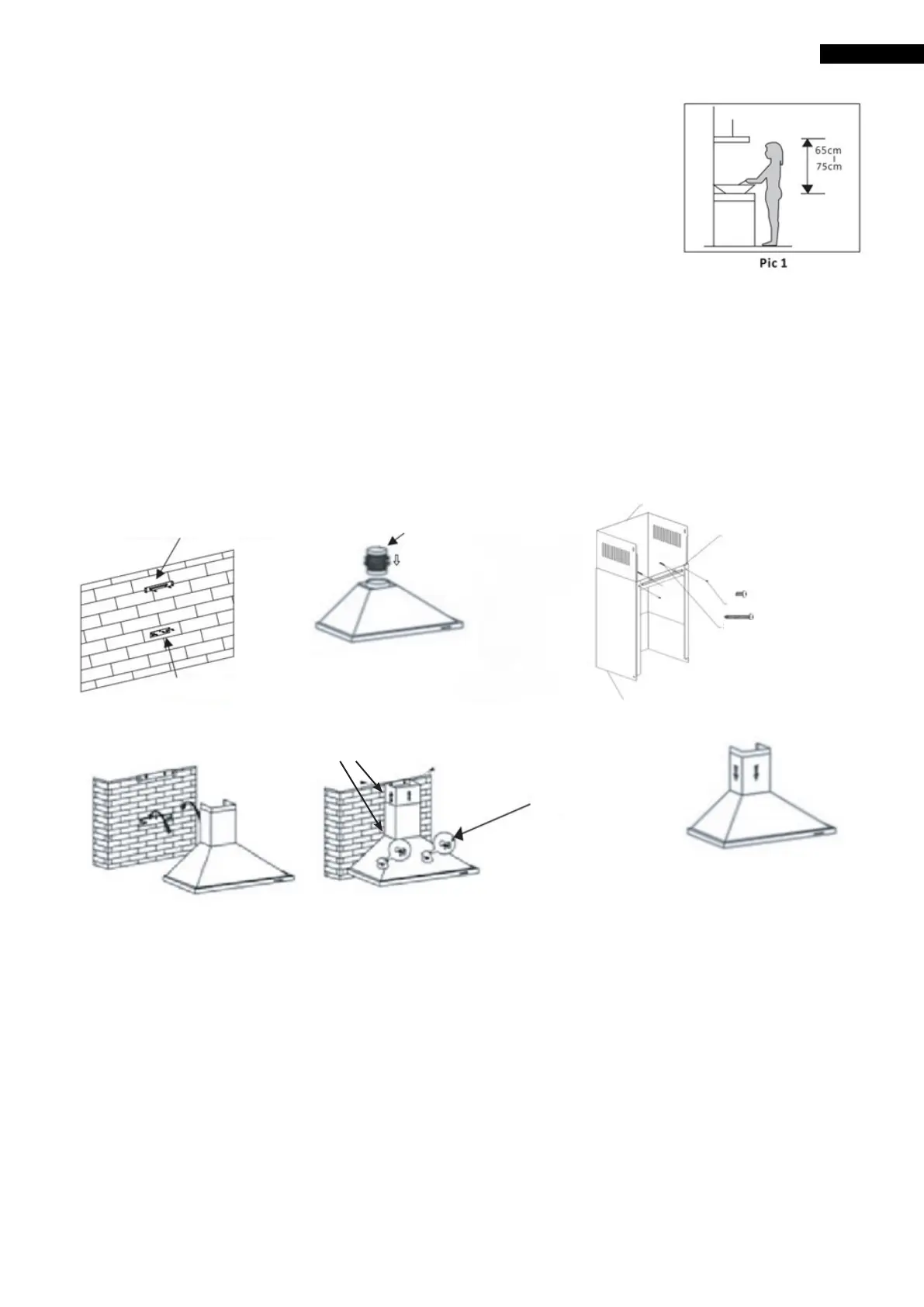

LIESITUULETTIMEN ASENNUS
1. Liesituuletin tulee sijoittaa 65–75 cm:n etäisyydelle keittiön pöydästä parhaan vaikutuksen
saavuttamiseksi. (Katso kuva 1)
2. Kun asennuskorkeus on määritetty, asenna kannake ja sisäputken kannake sopivaan paikkaan ja
pidä ne vaakasuorassa. Kiinnitä seinään ruuveilla (katso kuva 2).
Huomautus:
Kiinnikkeen ruuvit: ST4×40mm litteä yläleikkaus
Putken pitimen ruuvi: ST4×40mm litteän pään poikkileikkaus
3. Kiinnitä ulompi putken kannake ulompaan putkeen kahdella ruuvilla (ST4×8mm) ja varmista, että sisäputki on vapaasti
säädettävissä korkeudessa ja jatkettava putki on kiinnitetty. Asenna sitten jatkettava putki sekä savuputki liesituulettimeen.
(katso kuva 3)
4. Aseta liesituuletin seinätelineeseen. (katso kuva 4).
5. Käytä ruuveja (ST4 × 40 mm Phillips litteä pää) kiinnittääksesi ulkoisen savuputken kannakkeen seinään. (katso kuva 3)
6. Kiinnitä sisäputki sisempään putken kannakkeeseen kahdella ruuvilla (ST4×8mm), kiinnitä ulompi savuputki liesituulettimen
yläosaan kahdella ruuvilla (ST4×8mm). Kiinnitä kaappi turvaruuveilla (ST4×40mm Phillips litteä pää). (katso kuva 5)
Huomautus: Kaapin takana on kaksi turva-aukkoa.
Kuva 2 Kuva 3
Kuva 4
Kuva 5
ST4×8mm (×4)
Sisäputki
Savuputken
kannatin
ST4×8mm (×2)
ST4×40mm (×2)
Ulkoputki
Jatkettava putkiSisäputken pidin
Seinäkoukku
Turvaruuvi
