32

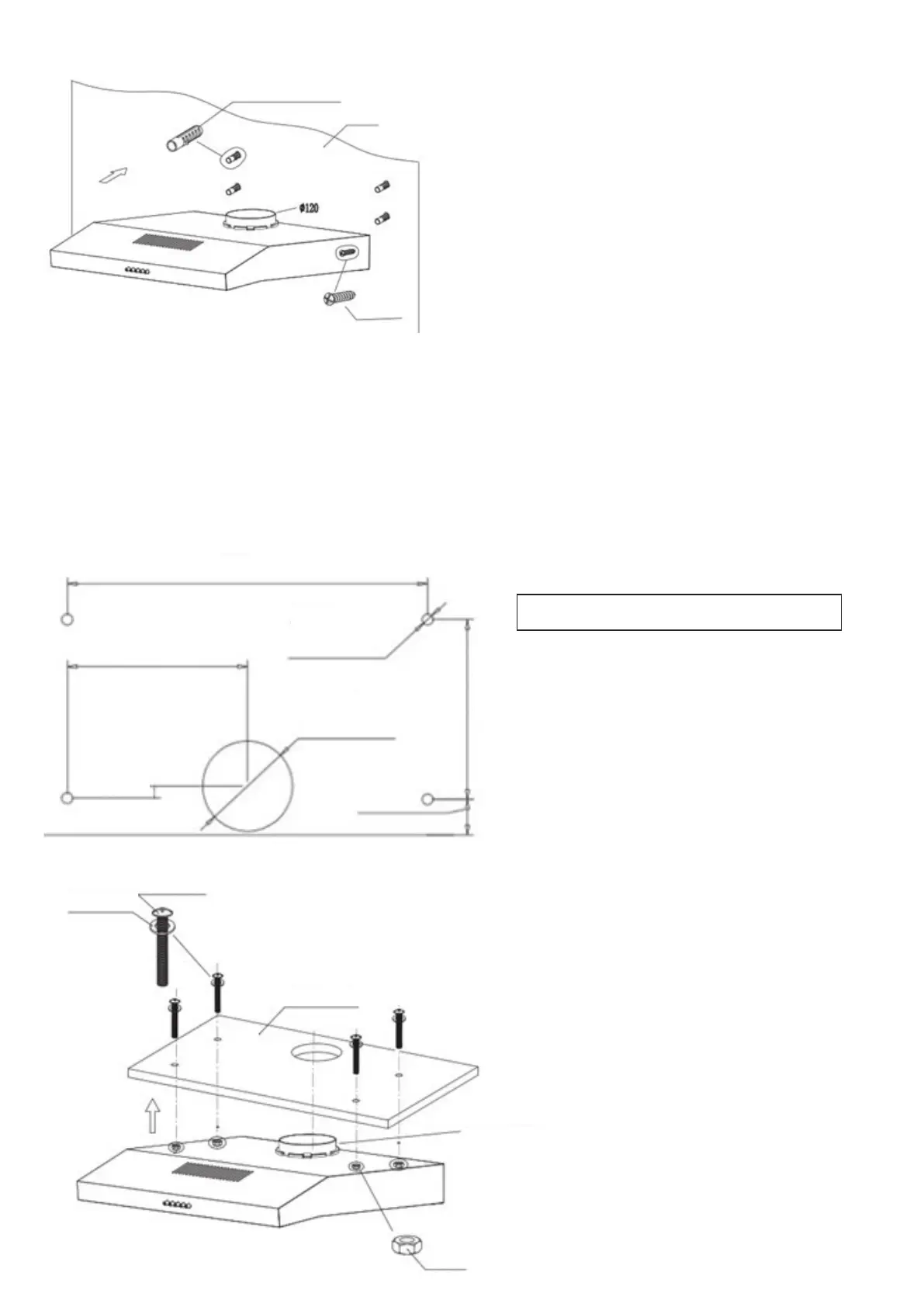

4 - ɸ 8×38
Laajennuspistoke
Wall
4-ST4×30
Havainnollistava kuva
Metodi 2:
1. Poraa ripustetun kaapin pohjaan neljä reikää, joiden halkaisija on 5 mm ja syvyys 130 mm.
2. Kiinnitä tuuletusputki konepellin päällä olevaan venttiiliin.
3. Avaa suodattimet, pidä liesituuletin vaakasuorassa, asenna ruuvit ja laajennuskumitulpat, kiristä ruuvit.
4. Kiinnitä suodattimet.
Kuva porakoot
4 - ɸ 5mm
Poraa reikä
*413mm / 513mm
*206,5mm / 256,5mm
ɸ 130mm
Poraa reikä
25 mm
>110mm
255 mm
*Edustaa porauspituutta liesituulettimelle, jonka
leveys on 50 cm tai 60 cm.
4 - ɸ 12mm
4-M4×30
Kaappi
ɸ 120 Ilmanpoistoaukko
4-M4
Havainnollistava kuva
