14
4 - ɸ 8×38
Ekspansjonsplugg
Vegg
4-ST4×30

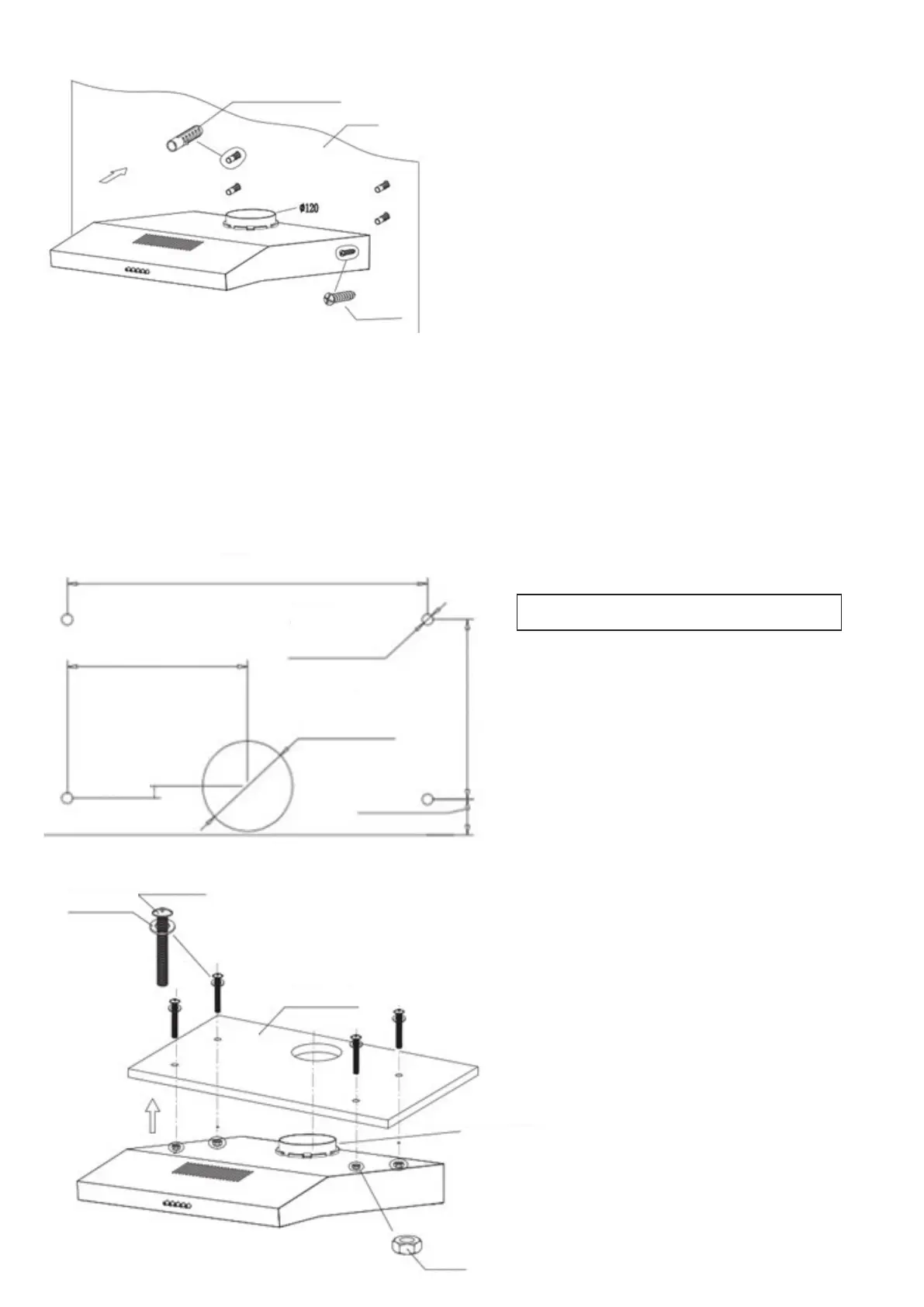

Illustrasjonstegning
Metode 2:
1. Bor fire hull på 5 diameter og 130 mm dybde i bunnen av det opphengte skapet.
2. Fest avtrekkskanalen til ventilen på toppen av ventilatoren.
3. Åpne filtrene, hold ventilatoren i vater, sett inn skruer og ekspansjonsgummipropper, stram skuene.
4. Fest filtrene.
Illustrasjon over borstørrelser
4 - ɸ 5mm
Bor hull
*413mm / 513mm
*206,5mm / 256,5mm
ɸ 130mm
Bor hull
25 mm
>110mm
255 mm
*Det representerer borlengden for en ventilator
med en bredde på 50 cm eller 60 cm.
4 - ɸ 12mm
4-M4×30
Skap
ɸ 120 luftuttak
4-M4
Illustrasjonstegning
