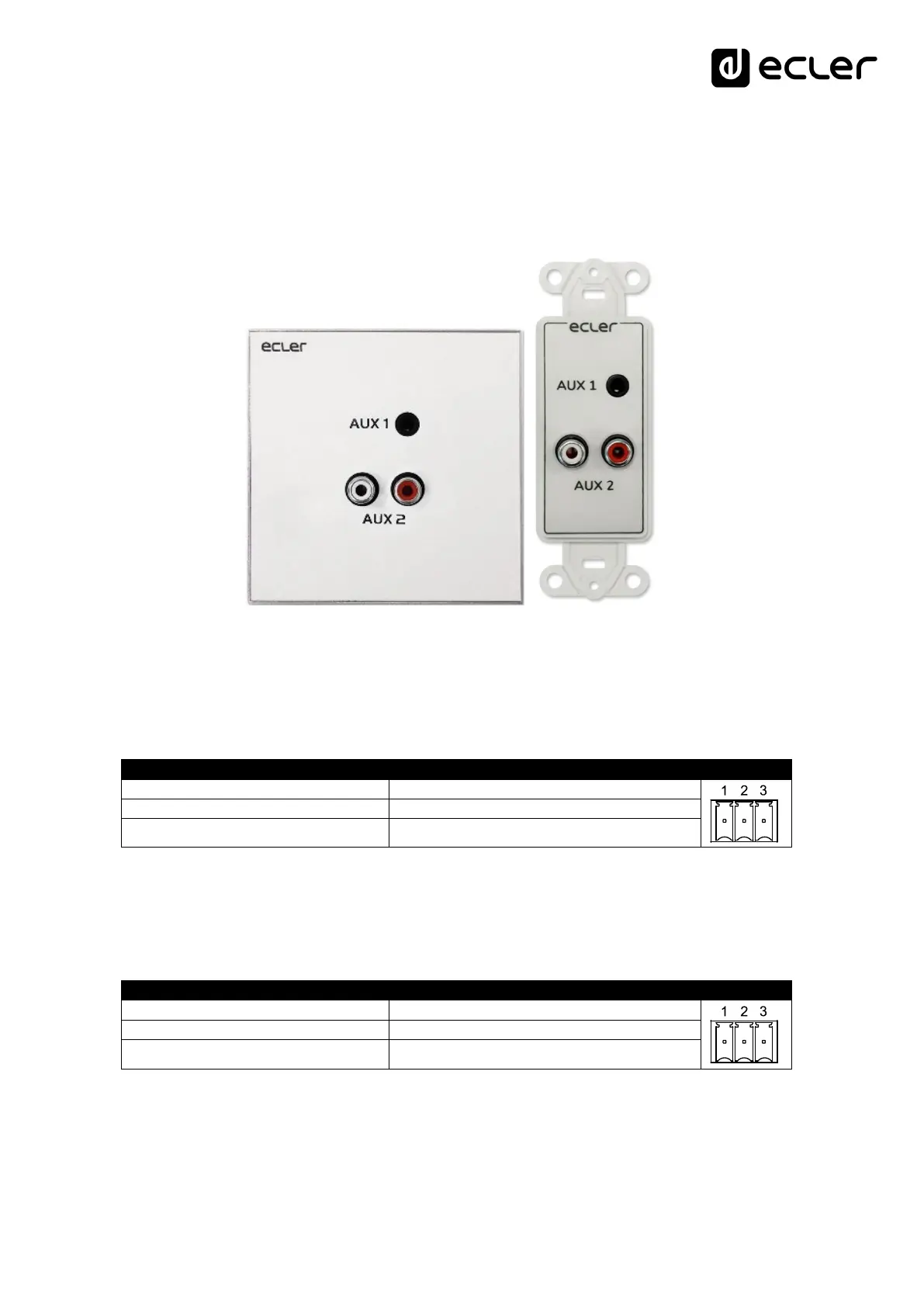

8.2. WPaCNX-JRCA / UBWPaCNXJRC
WPaCNX-JRCA / UBWPaCNXJRC is a wall-mounted remote control, with a stereo 1/8”
plug connector + two RCA connectors. This connector can be screwed at the rear (does
not require any soldering).
WPaCNX-JRCA and UBWPaCNXJRC
Mini-jack connection
RCA connection
Terminal Block Diagram (mini-jack / AUX1)
Pin 1
SLEEVE
Pin 2
RING
Pin 3 TIP
Terminal Block Diagram (RCA / AUX2)
Pin 1
GND (earth)
Pin 2
RIGHT CHANNEL
Pin 3 LEFT CHANNEL
