FM/AM Antenna Input
Entrada de Antena para FM/AM
Puerto de entrada USB
Video Input from camera (Yellow)
Zone 2 Left Output (White)
Salida izquierda de la Zona 2 (Blanco)
Salida Delantera derecha (Rojo)
Salida Delantera izquierda (Blanco)
Subwoofer 2 output (White)
Salida subwoofer 2 (Blanco)
Rear Left Output (White)
Salida Trasera izquierda (Blanco)
Salida derecha de la Zona 2 (Rojo)
Front Left Output (White)
12 Pin Socket
1. B+
2. RL-
3. RL+
4. ACC+
5. FL-
6. FL+
7. P-ANT
8. FR-
9. FR+
10. GND
11. RR-
12. RR+
Salida Trasera derecha (Rojo)
Rear Right Output (Red)
Salida subwoofer 1 (Rojo)
Subwoofer 1 output (Red)
Zone 2 Right Output (Red)
Front Right Output (Red)
USB port Input
Camera signal input (+)
Auxiliary Audio Left Input (White)
Auxiliary Audio Right Input (Red)
Entrada de señal de camara (+)
Entrada izquierda de audio auxiliar (Blanco)
Entrada derecha de audio auxiliar (Rojo)
+12v Output (For MXRC remote control)
Fuse box (10A)
Caja de fusible (10A)
A A
Wired Remote Control Input (3.5mm jack)
Entrada de control remoto por cable (Jack de 3.5 mm)

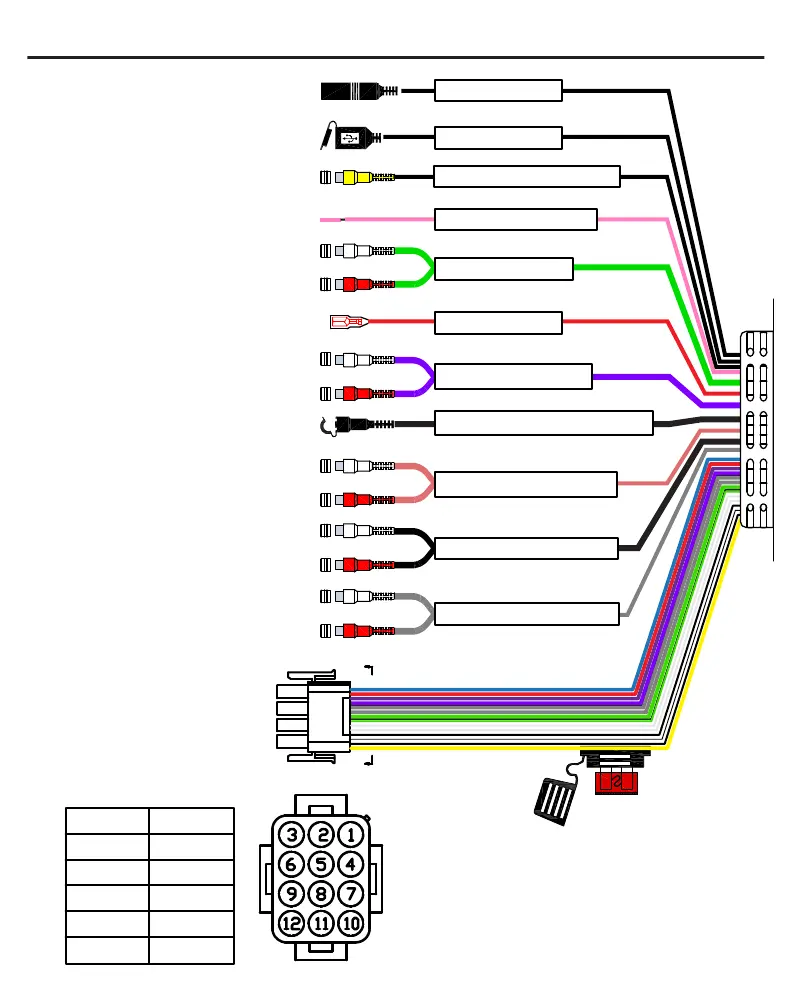

WIRING CONNECTION / CONEXION DE CABLEADO
Salida de +12v (Para el control remoto MXRC)
Entrada de video desde cámara (Amarillo)
+12V Out (Red)
Entrada Auxiliar RCA (Verde)
Salida de +12V (Rojo)
Antena / Negro
USB / Negro
RCA de video de Camara (Negro)
Accionador de la camara (Rosa)
Zone 1 Front RCA (Gray)
Zona 1 RCA Delantero (Gris)
Subwoofer RCA (Brown)
RCA Subwoofer (Marrón)
Zona 1 RCA Trasero (Negro)
USB / Black
Antenna /Black
RCA Zone 2 (Purple)
RCA Zona 2 (Morado)
Control remoto por cable (Negro)
Camera Video RCA (Black)
Wired Remote Control (Black)
Zone 1 Rear RCA (Black)
Camera Trigger (Pink)
Aux In RCA (Green)
7
