9

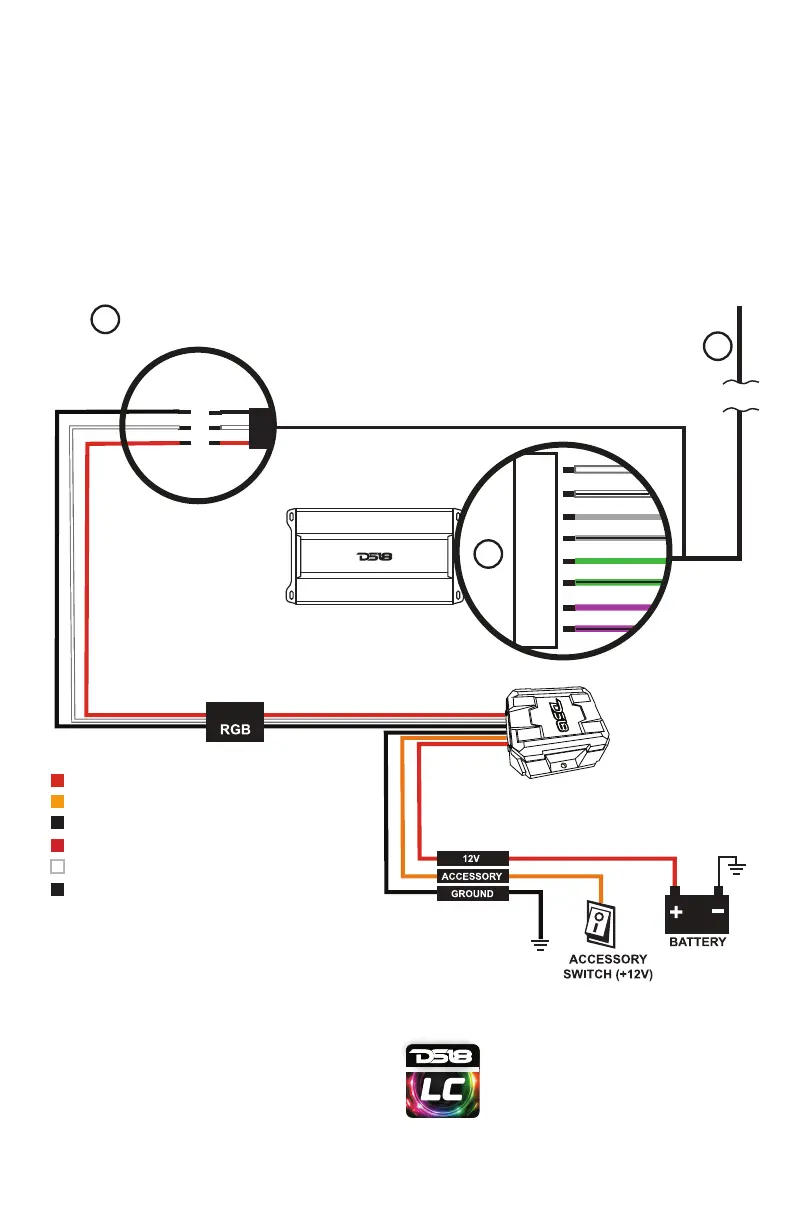

1. If using the digital LED module LC-DRM (sold
separately) follow the steps below.
2. Route this to the roof area and plug it in to the
DS18 Soundbar.
3. Connect this to the amplifier (sold separately)
used to power the DS18 soundbar. (Wh: CH1+,
Wh/Bk: CH1-, Gy: CH2+, Gy/Bk: CH2-, Gr: CH3+,
Gr/Bk: CH3-, Vt: CH4+, Vt/Bk: CH4-).
AMPLIFIER SIDE INSTALLATION
TO LED MODULE
LC-DRM
AMPLIFIER (Not inlcuded)
(Not inlcuded)
AMPLIFICADOR (No incluido)
(No incluido)
HACIA MODULO LED
INSTALACIÓN DEL LADO DEL AMPLIFICADOR
TO THE ROOF FOR
THE SOUNDBAR SIDE
3
2
1
AL TECHO PARA EL LADO DE
LA BARRA DE SONIDO
1. Si utiliza el módulo LED digital LC-DRM (se vende por
separado), siga los pasos a continuación.
2. Dirija esto al área del techo y conéctelo a la barra de
sonido DS18.
3. Conéctelo al amplificador (se vende por separado)
utilizado para alimentar la barra de sonido DS18.
(Wh: CH1+, Wh/Bk: CH1-, Gy: CH2+, Gy/Bk: CH2-, Gr:
CH3+, Gr/Bk: CH3-, Vt: CH4+, Vt/Bk: CH4-).
JL24-SBAR Harness
DIGITAL
Red (+12V) / Rojo (+12V)
Orange ACC (+) / Naranja ACC (+)
Black GROUND (- ) / Negro Tierra (-)
Black LED GND / Negro LED GND
Red LED +12V / / Rojo LED +12V
White LED DATA / Blanco LED DATA
Módulo de control LED digital BT (LC-DRM) para
iluminación LED RGB digital multifuncional (se
vende por separado). Las aplicaciones para este
módulo son ilimitadas y compatibles para todos
los ambientes, húmedos o secos.
Download the DS18 LC APP
compatible with the DS18 LC-DRM
module. This App works with both
Android and iPhone.
Descarga la APP DS18 LC compatible con el
módulo DS18 LC-DRM. Esta aplicación funciona
tanto con Android como con iPhone.
BT Digital LED Control Module (LC-DRM) for
multi functional digital RGB-LED lighting (sold
separately). The applications for this module
are limitless and compatible for all
environments, wet or dry.
BATERÍA
INTERRUPTOR DE
ACCESORIOS
CH1-
CH1+
CH2+
CH2-
CH3+
CH3-
CH4+
CH4-
