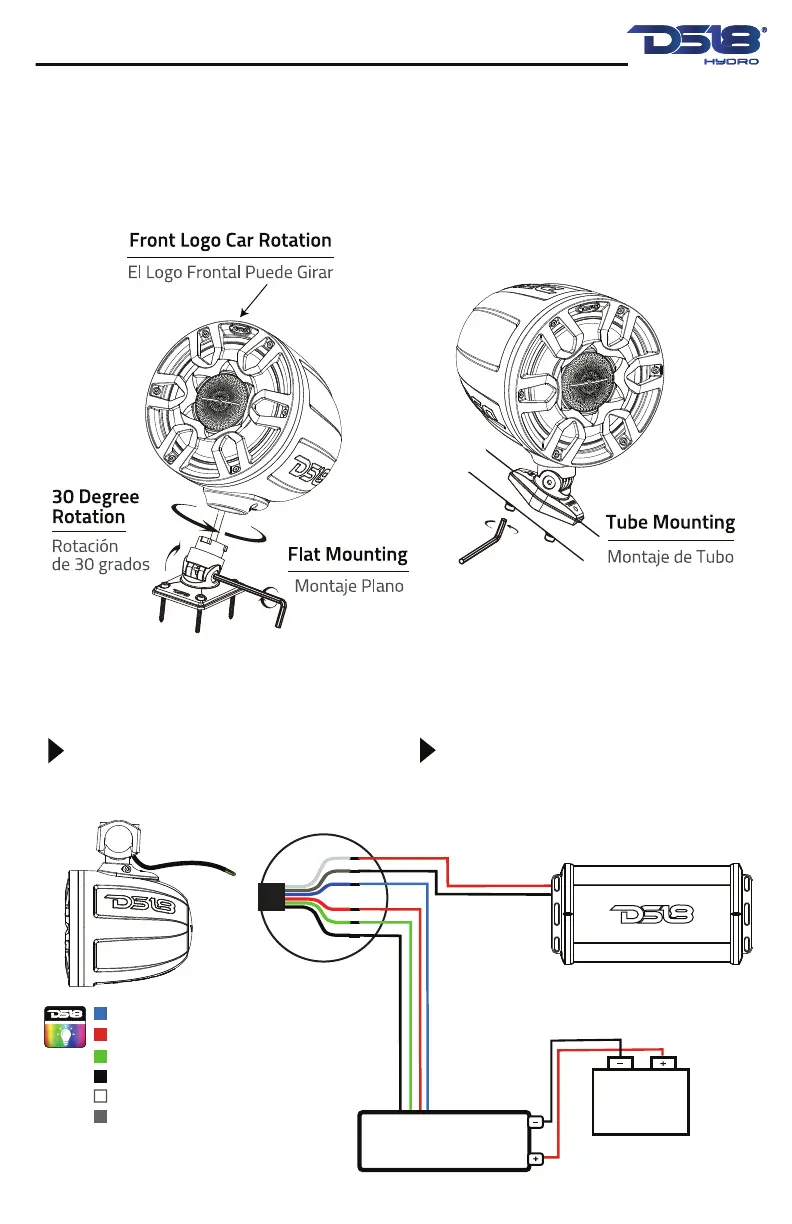

Step 13: When you want to install a flat
mounting, remove the clamp and take out
the 6 core through it into the flat mounting
bracket, then assemble it, see depiction
below.
Paso 13: Cuando desee instalar mediante montaje
plano, retire la abrazadera y saque el núcleo de 6 a
través de él en el soporte de montaje plano, luego
móntelo, consulte la descripción a continuación.
INSTALLATION & CONNECTION OPTIONS
OPCIONES DE CONEXIÓN E INSTALACIÓN
SETUP / CONFIGURACIÓN
If you have an LED Control Module
(LED-BTC), Connect as Shown in the
Following Diagram:
Si tiene un módulo de control LED (LED-BTC),
conéctelo como se muestra en el siguiente
diagrama:
LED-BTC
BATTERY
BATERÍA
Blue LED (-) / LED Azul (-)
Red LED (-) / LED Rojo (-)
Green LED (-) / LED Verde (-)
Black 12V DC (+) / 12V DC Negro (+)
White Speaker (+) / Altavoz Blanco (+)
Grey Speaker (-) / Altavoz Gris (-)
1
1
INSTALLATION / INSTALACIÓN
NXL-X8PRO
6
