Cables de Altavoz
Soldadura, Tubo Termorretráctil
Soldering, Heat shrink
PASO 3
STEP 3
PASO 5
STEP 5
Speaker Wires
PASO 4
STEP 4
PASO 6
STEP 6
1.0”
RUBER PAD
FOR TUBE
1.25”
1.5”
1.75”
2.0”
2.25”
2.5”
2.75”
3.0”
4 Pernos M8 con Arandela
de Tope de Resorte
4-M8 Blot with Spring
Stop Washer
Llave Hexagonal de 6 mm
6 mm Hex Wrench

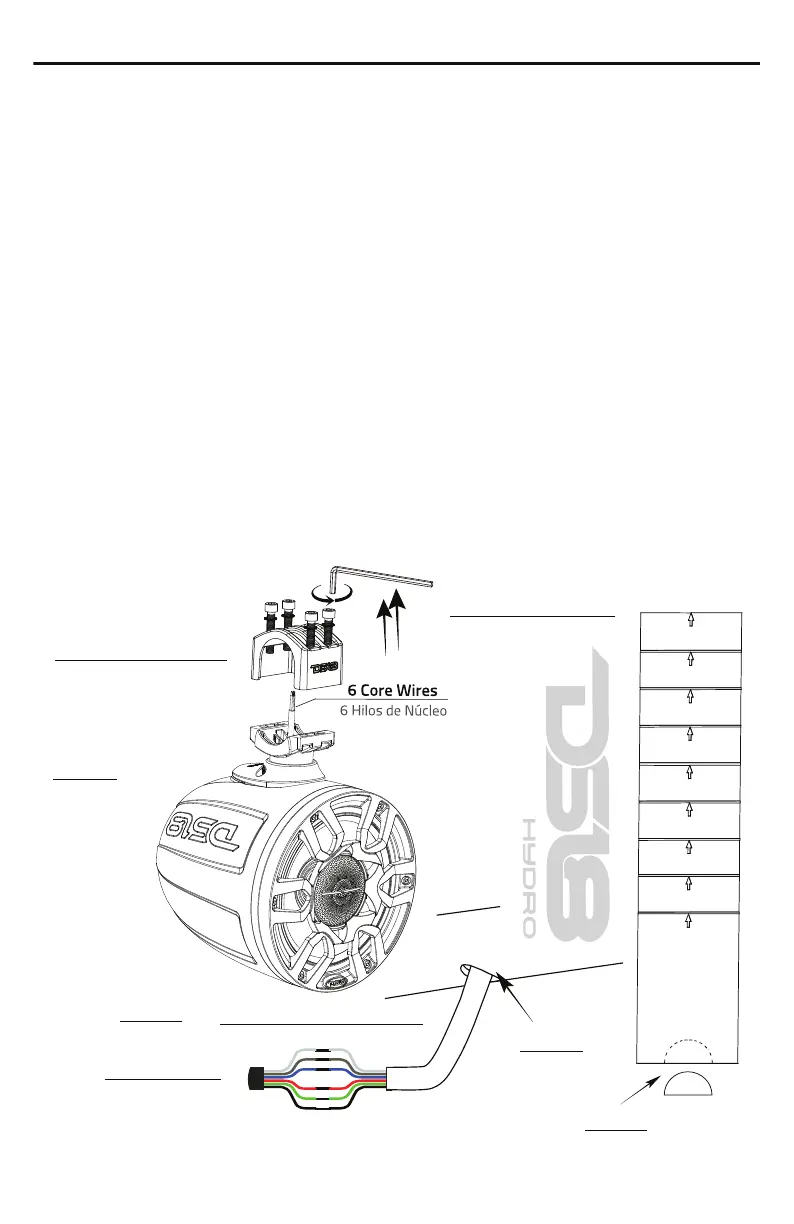

STARTING THE MOUNT
Step 1: Remove tower speakers from the
packaging and ALL hardware.
Step 2: Find a GOOD location that allows for
easy wiring of the speaker (and LED lights)
-PLUS, does NOT impair your movement
around the location.
Step 3: Using the supplied 6mm hex wrench
spin out the 4-M8 screw that holds the
top clamp.
Step 4: Drill 015 - 020 mm hole on mounting
tube bottom aligns the clamp wire out hole.
Step 5: Connect the speaker wire AMP out
and LED controller, Insulated lock the clamp
to the tube.
Step 6: Cut the length of the rubber pad and
wires outlet according to the diameter of the
installation pipe.
COMENZANDO EL MONTAJE
Paso 1: Retire los altavoces de torre del embalaje
y TODO.
Paso 2: Encuentre una BUENA ubicación que
permita el cableado fácil del altavoz (y las luces LED)
-ADEMÁS QUE NO perjudique su movimiento
alrededor de la ubicación.
Paso 3: Con la llave hexagonal de 6 mm
suministrada, gire el tornillo 4-M8 que sujeta la
abrazadera superior.
Paso 4: Perfore un orificio de 15ø - 20ø mm en la
parte inferior del tubo de montaje y alinee el orificio
de salida.
Paso 5: Conecte el cable de salida AMP del altavoz y
el controlador LED, trabe la abrazadera aislada
al tubo.
Paso 6: Corte la longitud de la almohadilla de goma
y la salida de los cables de acuerdo con el diámetro
de la tubería de instalación.
NXL-X8PRO
3
