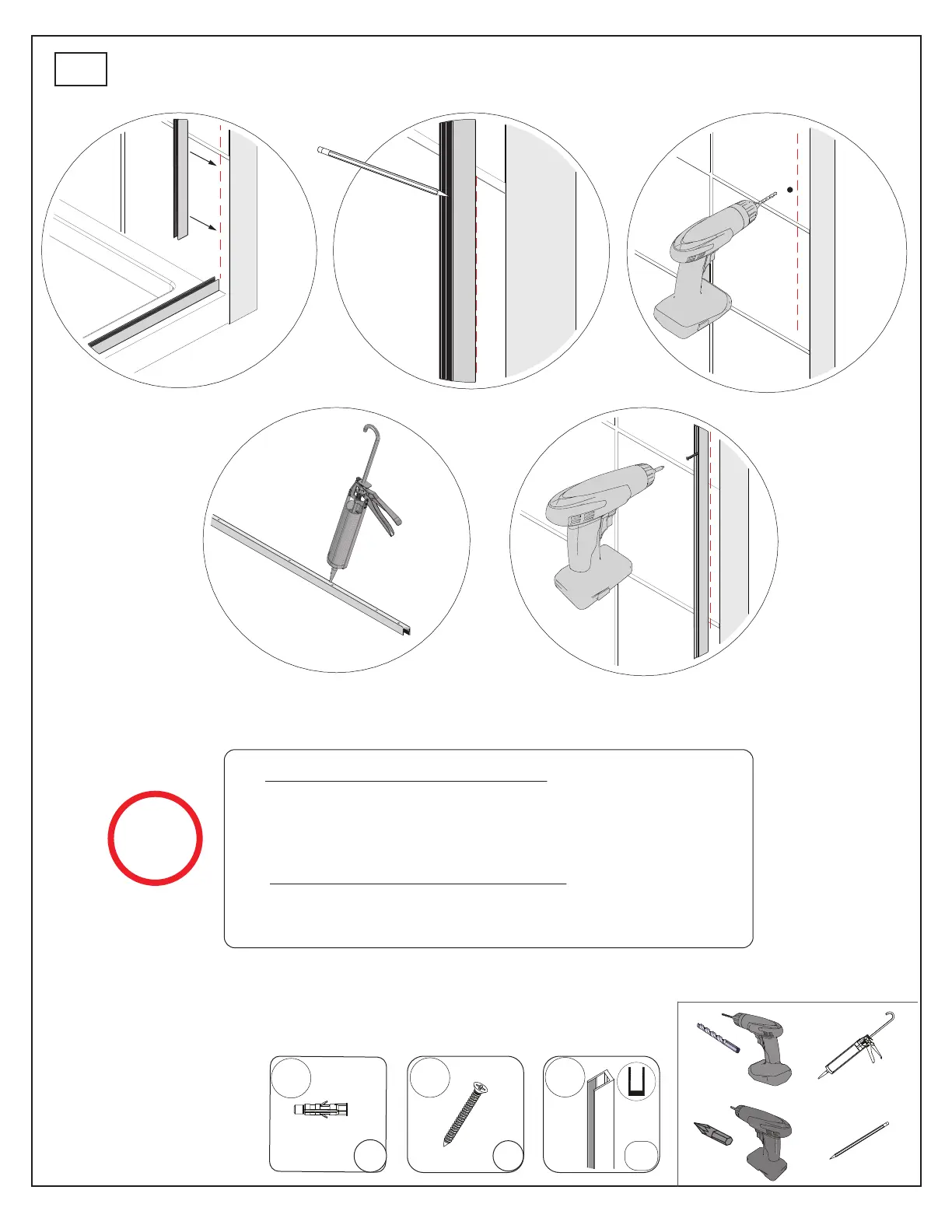

18UNIDOOR PLUS Style L Shower Enclosure Panel Manual Ver 2 012020

©2020 DreamLine® All Rights Reserved

2

4 5

31

Fig 7

NOTE

◾If a Stud is present behind the wall:

drill a Ø3/16”(4mm) hole up to the stud,

drill an Ø1/8” (3mm) pilot hole into the stud

and use

the ST4.2 x 40mm Countersunk Screws (#23)

OR

◾If No Stud is present behind the wall:

drill a Ø5/16”(7mm) hole and insert the Wall Anchors (#13)

and use the ST4.2 x 40mm Countersunk Screws (#23).

Tools Needed

Parts Needed

23

x6

13

x6

*see note

09

x1

* see note

silicone the

back of the

U-Channel

7
