05 | TEILEBESCHREIBUNG

01 4G Antenne/Antennenanschluss

02 LED Anzeige PIR

03 je 30 Infrarot LEDs

04 Licht Sensor

05 Kameralinse

06 Bewegungsmelder (PIR Sensor)

07 Spannverschluss

08 Öse für Bügelschloss (Schloss optional)

09 Mikrofon

10 SIM Kartenslot

11 SD Kartenslot

12 QR Code (Seriennummer)

13 TEST Taste

14 Taste SD Formatieren

15 Taste Reset

16 Schieberegler ON (Ein)/OFF (Aus)

17 LED Statusanzeigen

17a) Betriebsstatus

17b) Signalstärke

17c) Batteriestatus

17d) Status SD Karte

17e) Netzwerk Status

17f-g) DÖRR Cloud Fehlerindikatoren

18 Batteriefach

18a)

12 Batterieschächte Typ AA

18b) 4 Batterieschächte Typ 18650

19 USB-C Buchse

20 Anschluss externe Batterie DC 12V

21 ¼" Anschlussgewinde

22 Durchführung Kabelschloss (Schloss optional)

23 Ösen für Montagegurt

24 Nano-SIM + Micro-SIM + Mini-SIM Adapter

25 USB-C Datenkabel

26 Befestigungsgurt

06 | INBETRIEBNAHME

Entfernen Sie die Schutzfolie vom PIR Sensor (06).

🔴

WICHTIG

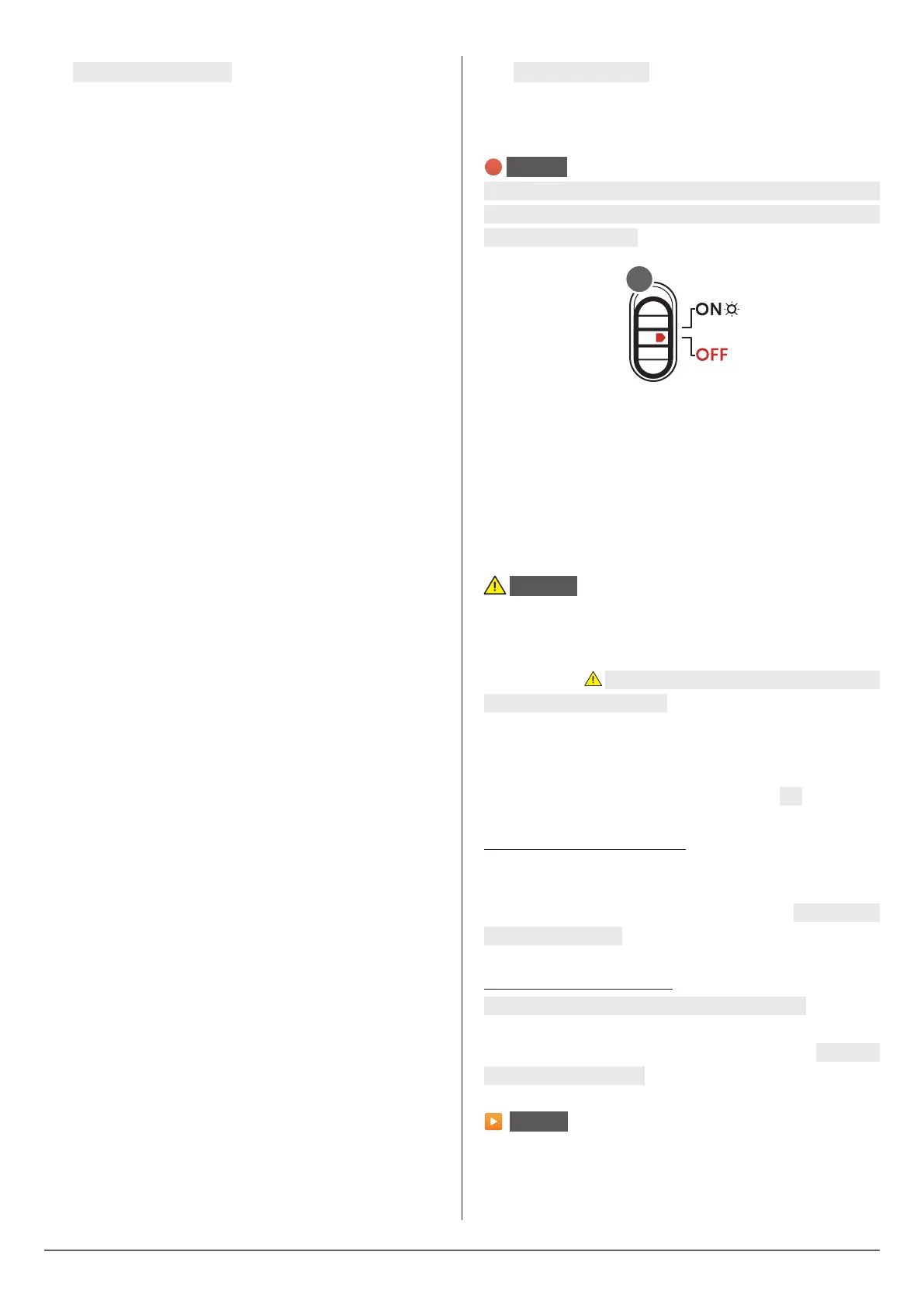

Bei den nachstehenden Aktionen muss die Kamera ausgeschaltet

sein (Schieberegler 16 = Position OFF). Es können sonst Schäden

an der Kamera entstehen!

06.1 Antenne montieren

Entfernen Sie die gelbe Schutzkappe vom Antennenanschluss (01) und

schrauben Sie die mitgelieferte Antenne auf.

06.2 Batterien oder Akkus einlegen

ACHTUNG

Verwenden Sie ausschließlich frische Mignon LR6 1,5V Alkalie-

Mangan Batterien oder wiederaufladbare NiMH oder Lithium Ak-

kus Größe AA oder Li-Ionen Akkus 18650 Hightop desselben Typs

und Herstellers. Mischen Sie niemals Alkalie-Mangan Batterien

mit NiMH oder Lithium Akkus! Beim Einlegen auf richtige Polung

achten (+/-)!

Önen Sie die Kamera mit dem seitlichen Spannverschluss (07). Kon-

trollieren Sie, ob der Schieberegler (16) auf Position OFF (=Aus) steht.

AA Batterien / AA Akkus einlegen:

Legen Sie 12 Stück Batterien 1,5V oder geeignete NiMH oder Li-

thium Akkus von der Größe AA (alle nicht im Lieferumfang enthalten)

in die 12 vertikalen Batterieschächte Typ AA (18a) ein. Achten Sie auf

korrekte Polarität (+/-).

18650 Li-Ionen Akkus einlegen:

Akkus bitte vor dem Gebrauch vollständig auﬂaden. Legen Sie 4

Stück Li-Ionen Akkus vom Typ 18650 mit Hightop (nicht im Liefer-

umfang) in die 4 horizontalen Batterieschächte (18b) ein. Achten Sie

auf korrekte Polarität (+/-).

▶

HINWEIS

Falls Sie die Kamera mit NiMH oder Lithium Akkus Typ AA betrei-

ben, wählen Sie bitte später in der APP/Web im Menüpunkt „Bat-

terietyp“ NiMH bzw. Lithium aus, um eine genaue Anzeige des

Batteriestatus zu gewährleisten. Alkalie-Mangan AA Batterien und
