32

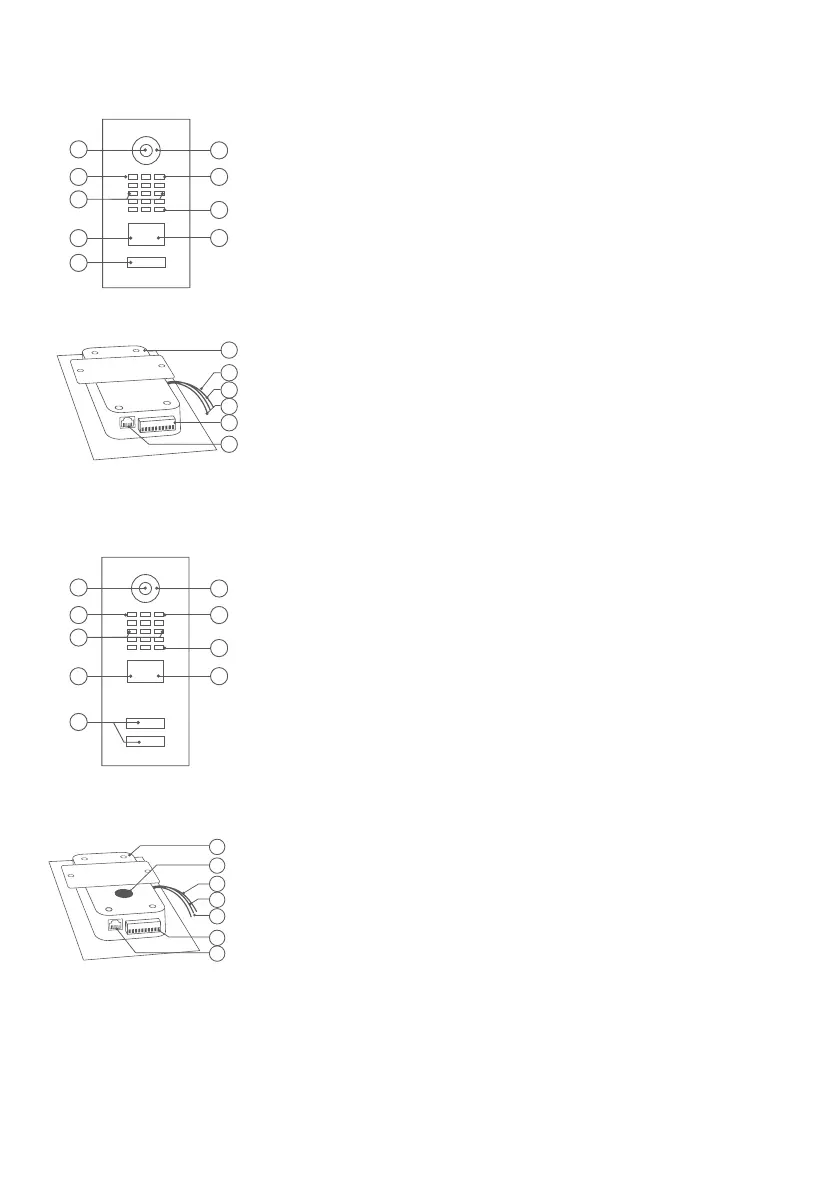

APPAREIL AVEC BOUTON D’APPEL
Face avant
1) Unité électrique
principale
2) Câble jaune pour
bouton d’appel
Connecté au bouton
d’appel illuminé avec
plaque nominative
Intérieur
1) Vidéo HDTV
2) Capteur de luminosité
Pour le mode vision
nocturne
3) Vis de sécurité
4) Capteur de
mouvement
1
2
3
4
5
6
7
8
9
5) Bouton d’appel
éclairé avec
plaque nominative
L’éclairage agit en
même temps comme
LED de diagnostic
6) Plusieurs LED de
vision nocturne
3) Câble rouge pour
port 1 (non utilisé)
4) Câble vert pour
port 2 (non utilisé)
5) Borne de
raccordement à vis
5
1
2
3
4
6
7
8
9
APPAREIL AVEC BOUTONS D’APPEL ET PLUS
Face avant
1) Vidéo HDTV
2) Capteur de luminosité
Pour le mode vision
nocturne
3) Vis de sécurité
4) Capteur de
mouvement
5) Boutons d’appel
éclairés avec
plaque nominative
L’éclairage agit en
même temps
comme LED de
diagnostic
7) Microphone
8) Haut-parleur
9) Lecteur RFID
6) Connecteur LAN / PoE
6) Plusieurs LED de
vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
5
6
1
2
3
4
Intérieur
1) Unité électrique
principale
2) Bande velcro 1
Pour la fixation
temporaire du
module multi-
résidentiel à l’unité
électrique principale
pendant l’assemblage
3) Câble jaune pour
bouton d’appel
(non utilisé)
4) Câble rouge pour
port 1
Câble de connexion
au module
multi-résidentiel
5) Câble vert pour
port 2 (non utilisé)
6) Borne de
raccordement à vis
7) Connecteur
LAN / PoE
5
6
7
1
2
3
4
