68
Solo per i dispositivi con pulsante/i di chiamata.
4 PIN (SWITCH)
Utilizzare il cavo giallo per collegare il pulsante di chiamata al videocitofono IP.
EXT, EXT
EXT
EXT
Pulsante apriporta, max. 0 V DC/AC, 0 ampere. Si può utilizzare questo collegamento ad
es. per collegare al dispositivo un pulsante apriporta posto all’interno dell’abitazione. Il
contatto attiva il primo relè bistabile ad autoritenuta (REL1, REL1).
Questi collegamenti non vanno essi sotto tensione,
fatto che potrebbe comportare il danneggiamento irreversibile del dispositivo.
15 VDC - Ingresso dell’alimentazione 15V DC, polo negativo (-). Poiché nella fornitura non è incluso
alcun alimentatore, non testiamo la tensione di alimentazione tramite l‘alimentatore sul
dispositivo. Consigliamo solo il PoE, poiché è standardizzato e la connessione di rete del
dispositivo avviene esclusivamente tramite LAN.
15V DC + Ingresso dell’alimentazione 15V DC, polo positivo (+). Poiché nella fornitura non è incluso
alcun alimentatore, non testiamo la tensione di alimentazione tramite l‘alimentatore sul
dispositivo. Consigliamo solo il PoE, poiché è standardizzato e la connessione di rete del
dispositivo avviene esclusivamente tramite LAN.

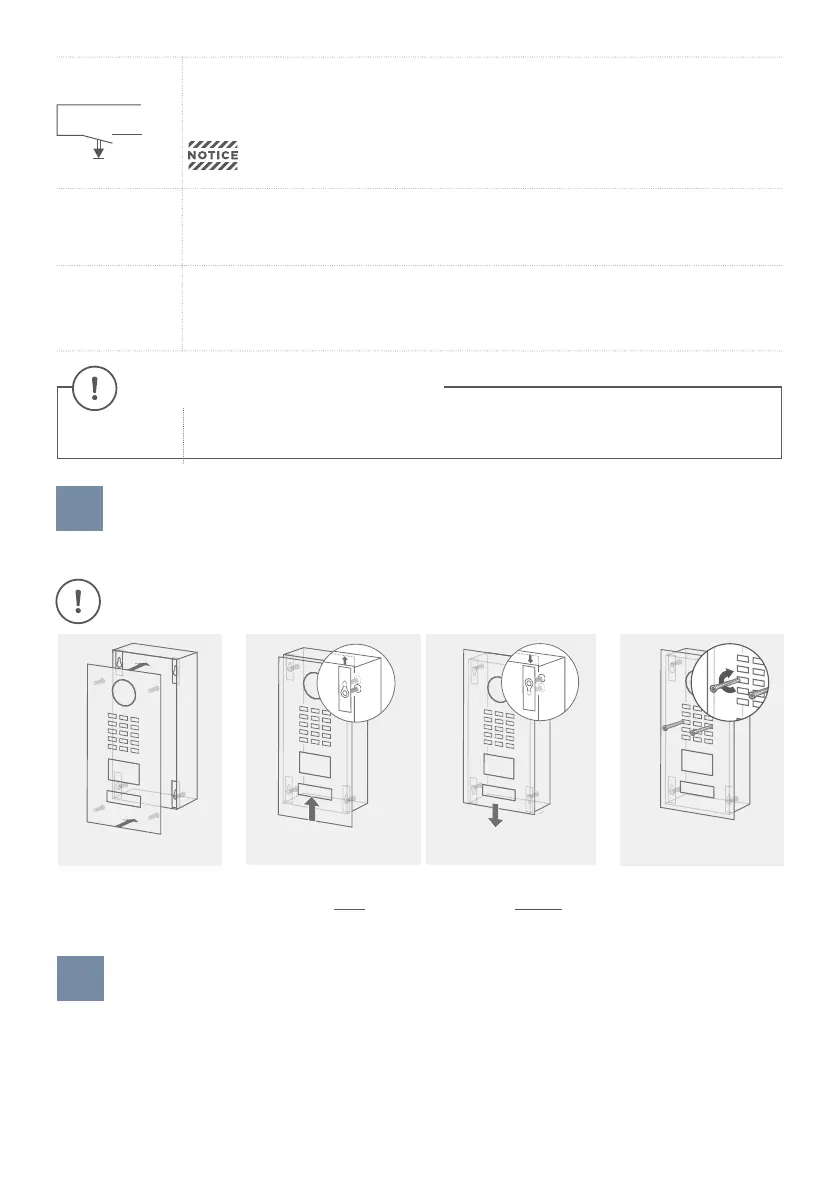

MONTAGGIO DEL PANNELLO FRONTALE
Montare il pannello frontale con l’unità principale sull’alloggiamento posteriore.
Il montaggio del pannello frontale per i modelli di serie è diverso dal montaggio dei modelli ordinati via
configuratore DoorBird (il nome del dispositivo riporta in tal caso la sigla DBI).
MESSA IN FUNZIONE
Attivare l’alimentazione elettrica dei cavi che portano al punto di installazione. Accendere lo switch PoE/
iniettore PoE collegato al dispositivo. Il LED diagnostico segnala se l’alimentazione del dispositivo è attiva; si
accende circa 30-60 secondi dopo che è stata collegata l’alimentazione. Il dispositivo sarà pronto per funzionare
(procedura di avvio, aggiornamenti software, ecc.) non appena l’altoparlante integrato avrà emesso il segnale
acustico diagnostico. La procedura potrebbe richiedere fino a 5 minuti. Se il LED non si accende, controllare
l’alimentazione elettrica. Se si utilizza un adattatore plug-in anziché l’alimentazione via PoE, verificare in
particolare che il polo positivo e il polo negativo siano stati collegati correttamente al dispositivo.
Inserire il pannello frontale
nell’alloggiamento
posteriore.
Spingere il pannello
frontale verso l’alto.
Spingere il pannello
frontale verso il basso.
Inserire e serrare le viti di
sicurezza.
Modello di serie D21x Modello da configuratore
