ESPAÑOL
49
3) Cable rojo para el
puerto del módulo de
lector de huellas
dactilares
4) Cable verde para el
puerto del módulo 2
(no utilizado)
1) Unidad Eléctrica
Principal
2) Cable amarillo para
botón de llamada
conectado a la tecla
de llamada iluminada
con placa de
identificación

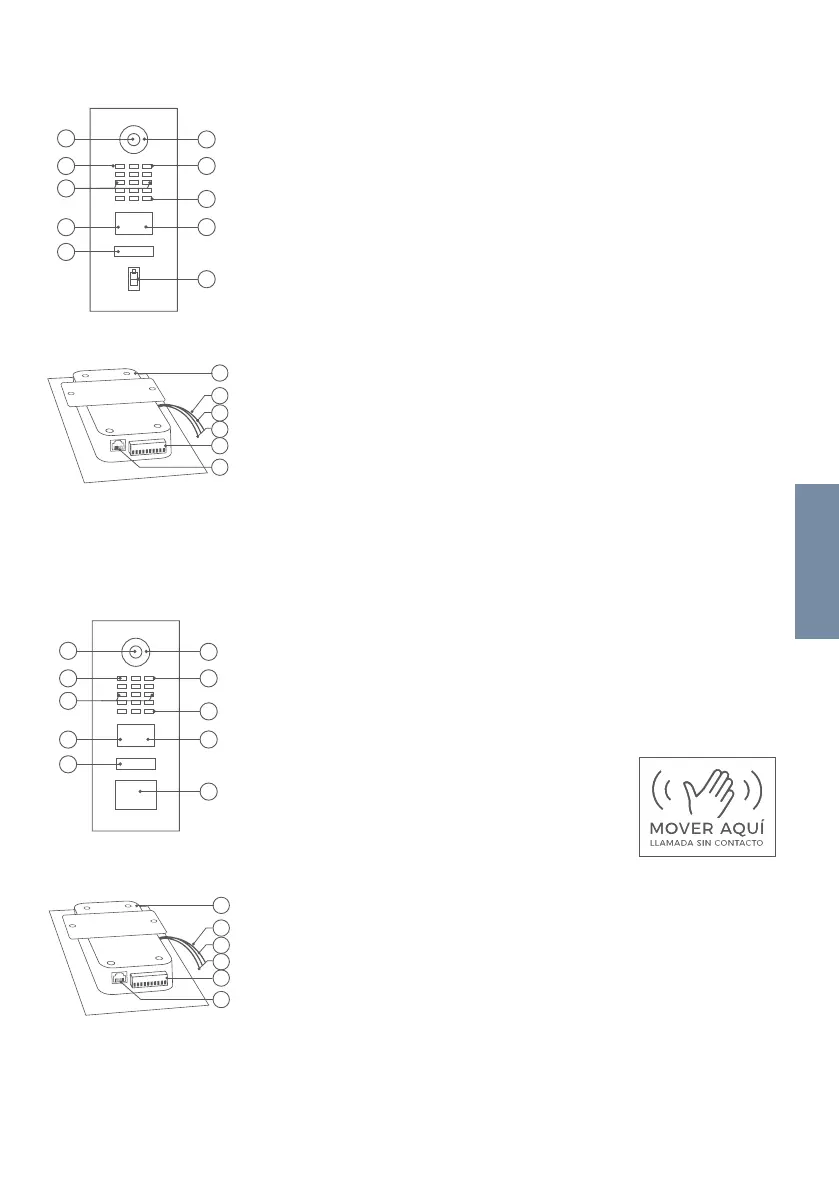

EJEMPLO DE DISPOSITIVO CON MÓDULO DE LECTOR DE HUELLAS DACTILARES
Frontal
Por dentro
5) Terminal de conexión
para tornillo
6) Conector LAN/PoE
1
2
3
4
5
6
7
8
9
10
1) Video HDTV
2) Sensor de luz
para el modo de
visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada
iluminado con placa
de identificación.
La iluminación
también actúa como
LEDs de diagnóstico.
6) LEDs de visión
nocturna
7) Micrófono
8) Altavoz
9) Lector RFID
10)Lector de huellas
dactilares
1
2
3
4
5
6
7
8
9
10
1) Video HDTV
2) Sensor de luz
para el modo de
visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada
iluminado con placa
de identificación.
La iluminación
también actúa como
LEDs de diagnóstico.
6) LEDs de visión
nocturna
7) Micrófono
8) Altavoz
9) Lector RFID
10) Módulo de llamada
sin contacto para
iniciar llamadas sin
contacto
EJEMPLO DE DISPOSITIVO CON MÓDULO DE LLAMADA SIN CONTACTO
Frontal
1) Unidad Eléctrica
Principal
2) Cable amarillo
conectado al botón
de llamada iluminado
y al módulo de
llamada sin contacto
Por dentro
3) Cable rojo para
conectar el puerto
del módulo 1 al
módulo de llamada
sin contacto
4) Cable verde para el
puerto del módulo 2
(no utilizado)
5) Terminal de conexión
para tornillo
6) Conector LAN/PoE
Unos videoporteros de la serie D21x disponen según el equipamiento de un módulo adicional opcional para la
accesibilidad incluso visualización de estado con tres pictogramas (llamada, conversación, apertura de puertas),
señal acústica y bucle auditivo. Tras la instalación realizada correctamente, cumple con las normas DIN 18040
(construir sin barreras). Debido al alto consumo de energía se realize el suministro eléctrico para el bucle auditivo
con una fuente de alimentación separada (15-48 VDC, 1A).
5
6
1
2
3
4
5
6
1
2
3
4
