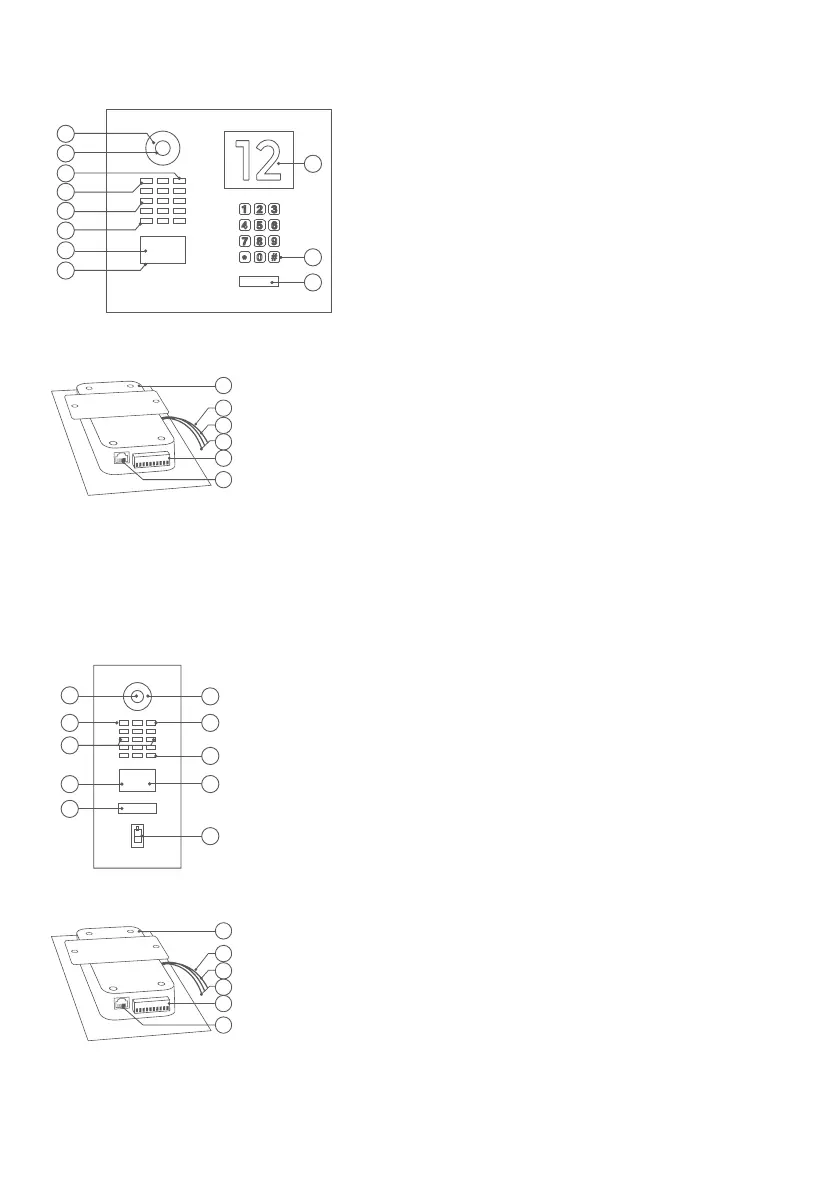

Face avant
APPAREIL AVEC MODULE ÉCRAN (DISPLAY)
ET MODULE CLAVIER (KEYPAD)
1) Plusieurs LED de
vision nocturne
2) Vidéo HDTV
3) Microphone
4) Capteur de luminosité
Pour le mode vision
nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
Face avant
9) Module info
10) Clavier (keypad)
L’éclairage agit en
même temps
comme LED de
diagnostic
11) Bouton d’appel
éclairé avec
plaque nominative
L’éclairage agit en
même temps comme
LED de diagnostic
APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)
3) Module rouge port 1
Câble de connexion
du clavier
(keypad)
4) Module vert port 2
Câble de connexion
du module info
1) Unité électrique
principale
2) Câble jaune pour
bouton d’appel
Connecté au bouton
d’appel illuminé avec
plaque nominative
1
2
3
4
5
6
7
8
9
10
11
Intérieur
5) Borne de
raccordement à vis
6) Connecteur
LAN / PoE
1
2
3
4
5
6
7
8
9
10
Intérieur
1) Vidéo HDTV
2) Capteur de luminosité
Pour le mode vision
nocturne
3) Vis de sécurité
4) Capteur de
mouvement
5) Bouton d’appel
éclairé avec
plaque nominative
L’éclairage agit en
même temps comme
LED de diagnostic
6) Plusieurs LED de
vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
10) Lecteur d´empreintes
digitales
1) Unité électrique
principale
2) Câble jaune pour
bouton d’appel
Connecté au bouton
d’appel illuminé avec
plaque nominative
3) Câble rouge port 1
Câble de connexion
du module lecteur
d´empreintes
digitales
4) Câble vert pour
port 2 (non utilisé)
5) Borne de
raccordement à vis
6) Connecteur LAN / PoE
5
6
1
2
3
4
5
6
1
2
3
4
