17
DEUTSCH

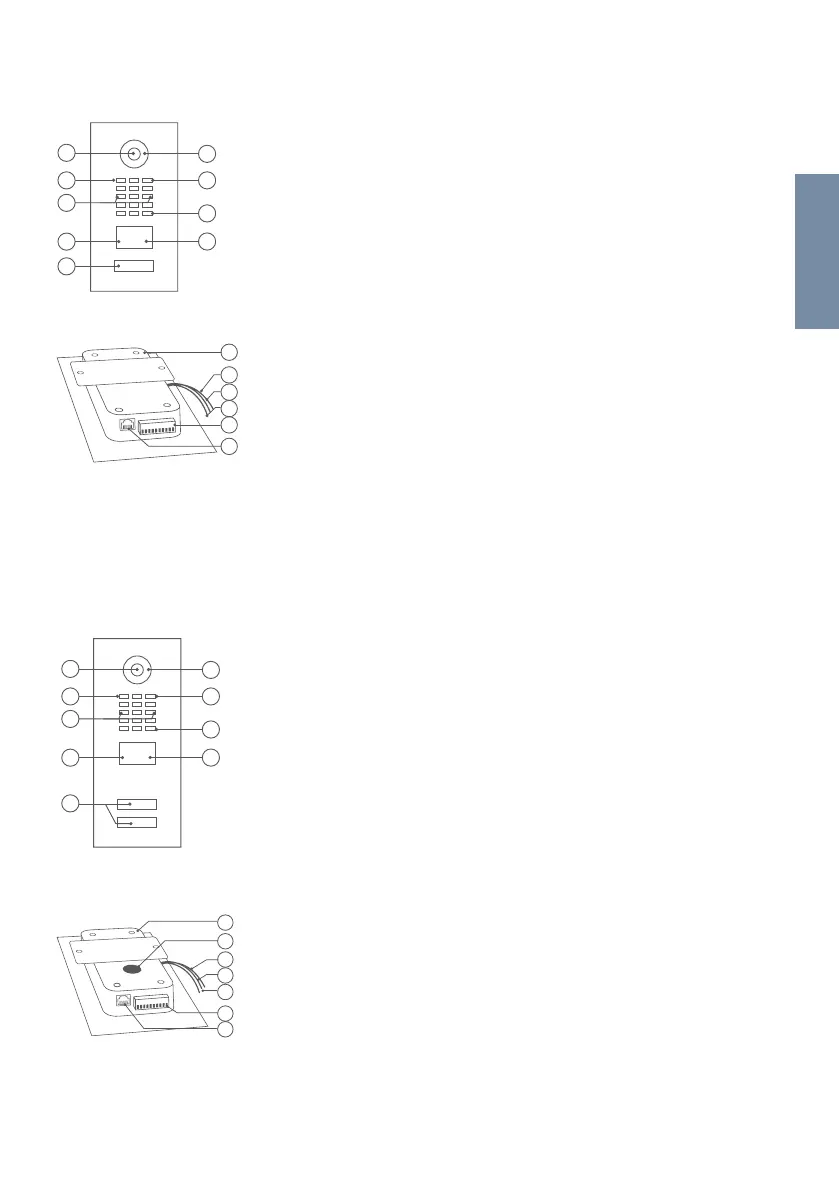

GERÄT MIT EINER RUFTASTE
1) HDTV Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
Vorderseite
5) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
6) Nachtsicht LEDs
7) Mikrofon
1) Elektrische
Haupteinheit
2) Gelbes Kabel
für Ruftaste
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Keypad Moduls
(nicht verwendet)
Innen
4) Grünes Modul
Port 2 Kabel
Zum Anschluss
des Display Moduls
(nicht verwendet)
5) Schraubklemmen-
block
6) LAN/PoE Buchse
GERÄT MIT UND MEHR RUFTASTEN
Vorderseite
1) HDTV Video
2) Lichtsensor
Für den Nachtsicht-
modus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
6) Nachtsicht LEDs
7) Mikrofon
1
2
3
4
5
6
7
8
9
5
1
2
3
4
6
7
8
9
8) Lautsprecher
9) RFID Leser
8) Lautsprecher
9) RFID Leser
5
6
1
2
3
4
Innen
1) Elektrische
Haupteinheit
2) Flauschpunkt 1
Zur temporären
Befestigung des
Mehrparteien Moduls
3) Gelbes Kabel für
Ruftaste
(nicht verwendet)
4) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Mehrparteien Moduls
(z.B. Multi Tenant
Module MTM18A)
5) Grünes Modul
Port 2 Kabel
(nicht verwendet)
6) Schraubklemmen-
block
7) LAN/PoE Buchse
5
6
7
1
2
3
4
