ITALIANO
75

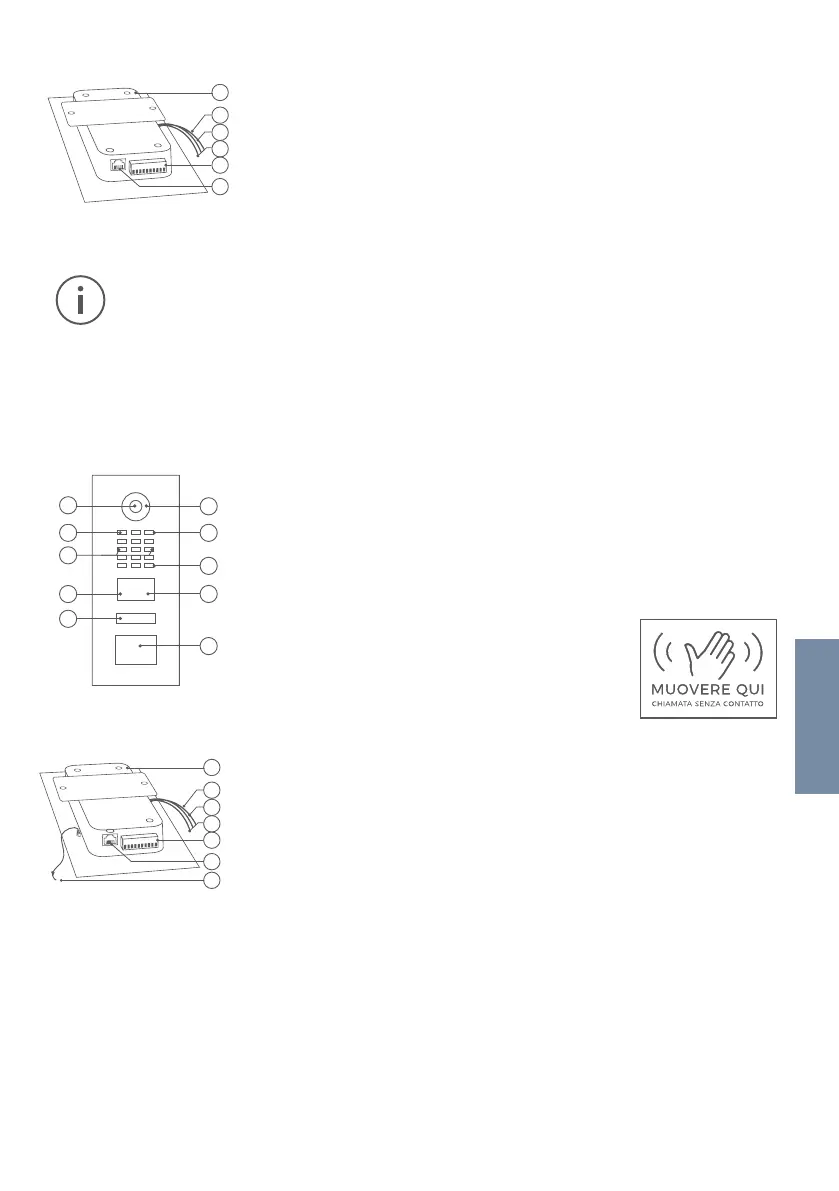

Alcuni citofoni della serie D21x sono dotati di un modulo aggiuntivo opzionale per l’accessibilità senza
barriere che include la segnalazione di stato con tre pittogrammi [chiamata, conversazione, apertura
porta], un segnale acustico per l’apertura porta e anello induttivo. Se correttamente installato, il modulo
soddisfa la norma DIN 18040 (costruzioni senza barriere). Dato l’elevato assorbimento di potenza, va
prevista l’alimentazione elettrica delle istruzioni audio con adattatore di rete a parte (15 – 48 VDC, 1 A).
1) Unità elettrica
principale
2) Cavo giallo per
pulsante di chiamata
(non utilizzato)
Interno
3) Cavo modulo rosso
porta 1
per collegare
il modulo lettore
di impronte digitali
4) Cavo modulo verde
porta 2
per collegare
il modulo info
5) Morsettiera a vite
6) Jack LAN/PoE
1
2
3
4
5
6
7
8
9
10
1) Video HDTV
2) Sensore di luce
Per la modalità
visione notturna
3) Viti di fissaggio
4) Sensore di
movimento
5) Pulsante di chiamata
illuminato con
targhetta frontalino
L’illuminazione funge
allo stesso tempo
da LED diagnostico/i
6) LED per visione
notturna
7) Microfono
8) Altoparlante
9) Lettore RFID
10) Berührungsloses
Ruftastenmodul für
das kontaktlose
klingeln
DISPOSITIVO CON MODULO DI PULSANTE DI CHIAMATA SENZA CONTATTO
Fronte
1) Unità elettrica
principale
2) Cavo giallo per il
pulsante di
chiamata e il modulo
di campanello senza
contatto
Interno
3) Cavo modulo rosso
porta 1
per collegare il
modulo di
campanello senza
contatto
4) Cavo modulo verde
porta 2
per collegare
il modulo info
5
6
7
1
2
3
4
5) Morsettiera a vite
6) Jack LAN/PoE
5
6
1
2
3
4
