ITALIANO
73

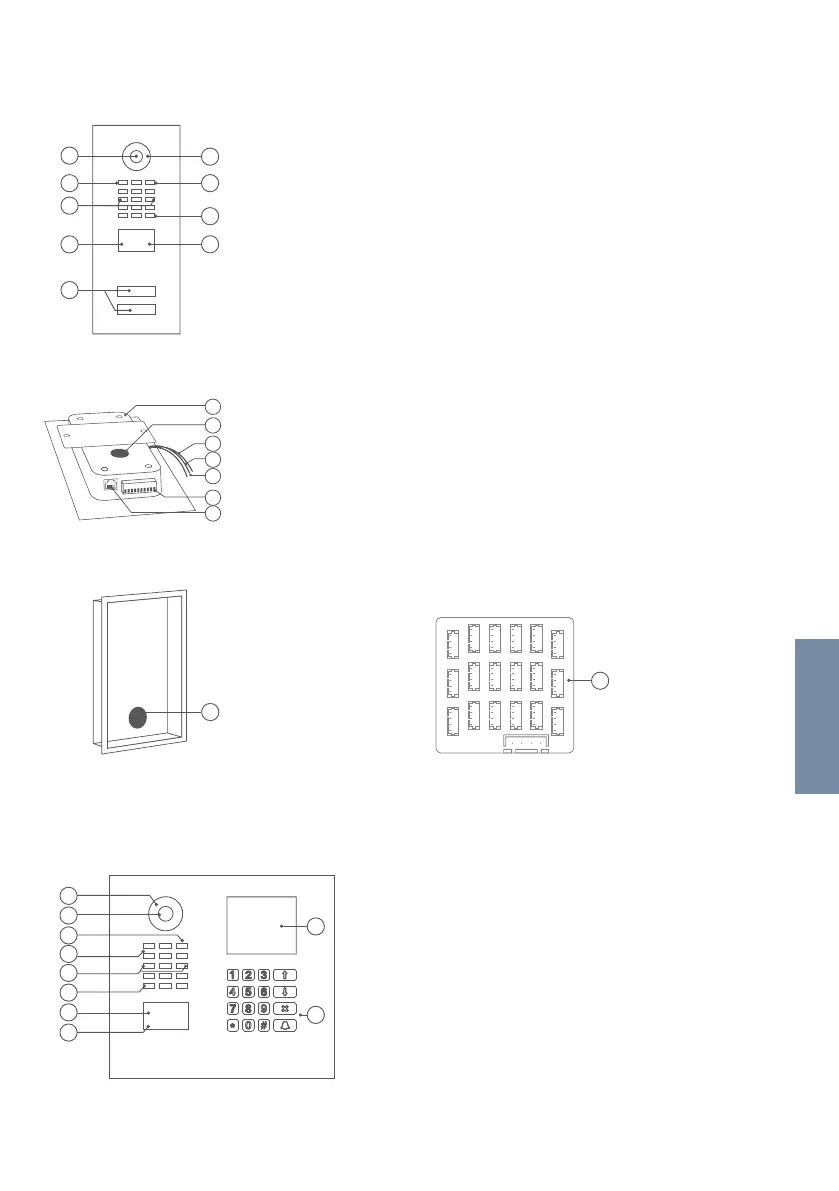

DISPOSITIVO CON O PIÙ PULSANTI DI CHIAMATA
Fronte
1) Video HDTV
2) Sensore di luce
Per la modalità
visione notturna
3) Viti di fissaggio
4) Sensore di
movimento
5) Pulsante di chiamata
illuminato con
targhetta identificativa
L’illuminazione funge
allo stesso tempo
da LED diagnostico/i
6) LED per visione
notturna
7) Microfono
8) Altoparlante
9) Lettore RFID
5
1
2
3
4
6
7
8
9
Interno
1) Unità elettrica
principale
2) Feltrino 1
Per il fissaggio
provvisorio
del modulo
plurifamiliare
3) Cavo giallo per
pulsante di chiamata
(non utilizzato)
4) Cavo modulo rosso
porta 1
per collegare
il modulo
plurifamiliari
(ad es. moduli
Plurifamiliare
MTM18A)
5) Cavo modulo verde
porta 2
(non utilizzato)
10
9
6) Morsettiera a vite
7) Jack LAN/PoE
9) Feltrino 2
Per fissare il
modulo
plurifamiliari in via
definitiva
10) Moduli DoorBird
Plurifamiliare
MTM18A
1) LED per visione
notturna
2) Video HDTV
3) Microfono
4) Sensore di luce
Per la modalità
visione notturna
5) Viti di fissaggio
6) Altoparlante
7) Lettore RFID
8) Sensore di
movimento
9) Modulo display
10) Modulo tastiera
L’illuminazione funge
allo stesso tempo
da LED diagnostico/i
DISPOSITIVO CON MODULO DISPLAY E TASTIERA
Fronte
1
2
3
4
5
6
7
8
9
10
5
6
7
1
2
3
4
