FRANÇAIS

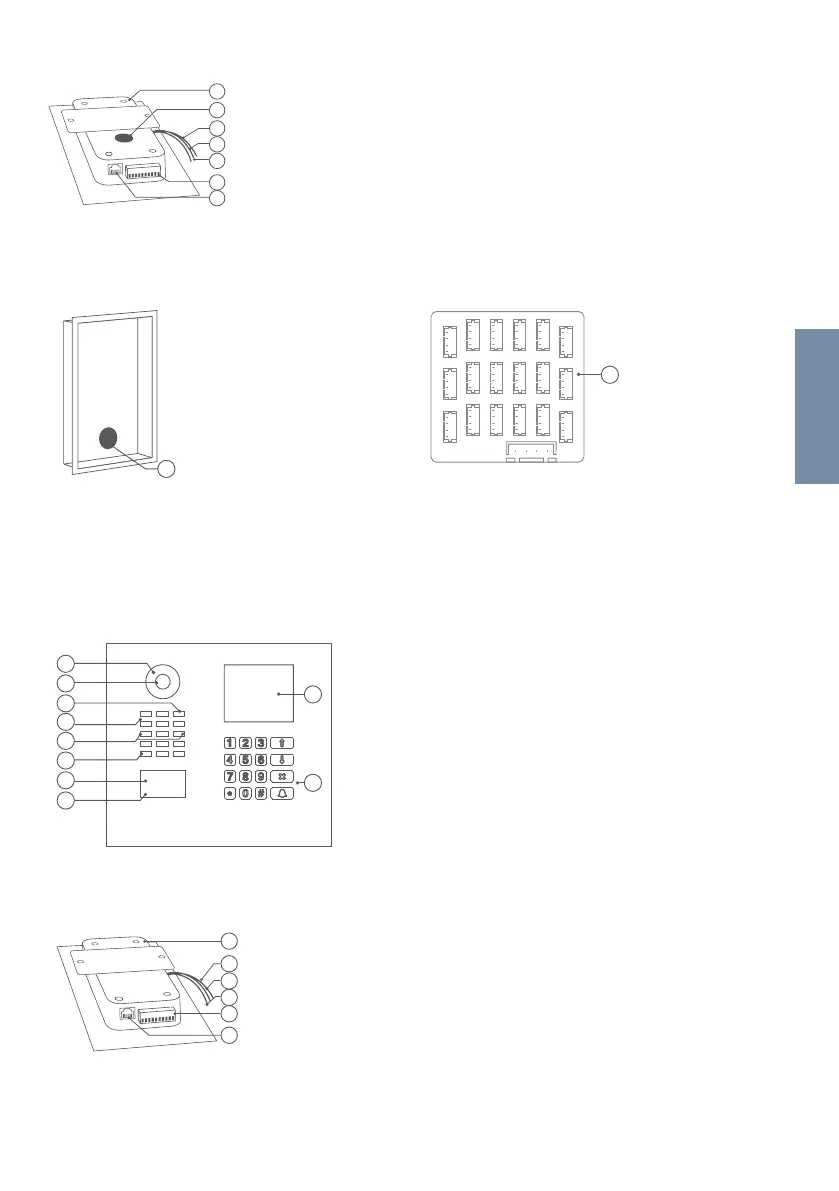

Intérieur
Face avant
Intérieur
1) Unité électrique
principale
2) Bande velcro 1
Pour la fixation
temporaire du
module multi-
résidentiel à l’unité
électrique principale
pendant l’assemblage
3) Câble jaune pour
bouton d’appel
(non utilisé)
4) Câble rouge pour
port 1
Câble de connexion
au module
multi-résidentiel
5) Câble vert pour
port 2 (non utilisé)
6) Borne de
raccordement à vis
9
10
APPAREIL AVEC MODULE ÉCRAN (DISPLAY)
ET MODULE CLAVIER (KEYPAD)
1) Plusieurs LED de
vision nocturne
2) Vidéo HDTV
3) Microphone
4) Capteur de luminosité
Pour le mode vision
nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de
mouvement
9) Écran d’achage
(display)
10) Clavier (keypad)
L’éclairage agit en
même temps
comme LED de
diagnostic
1
2
3
4
5
6
7
8
9
10
4) Câble vert port 2
Câble de connexion à
l’écran d’achage
(display)
5) Borne de
raccordement à vis
6) Connecteur
LAN / PoE
1) Unité électrique
principale
2) Câble jaune pour
bouton d’appel (non
utilisé)
3) Câble rouge port 1
Câble de connexion
à l’écran d’achage
(display)
7) Connecteur
LAN / PoE
9) Bande velcro 2
Pour la fixation
permanente du
module multi-
résidentiel au
boîtier de montage
arrière
10) DoorBird Module
multi-résidentiel
MTM18A
5
6
7
1
2
3
4
5
6
1
2
3
4
