ESPAÑOL
59
COM

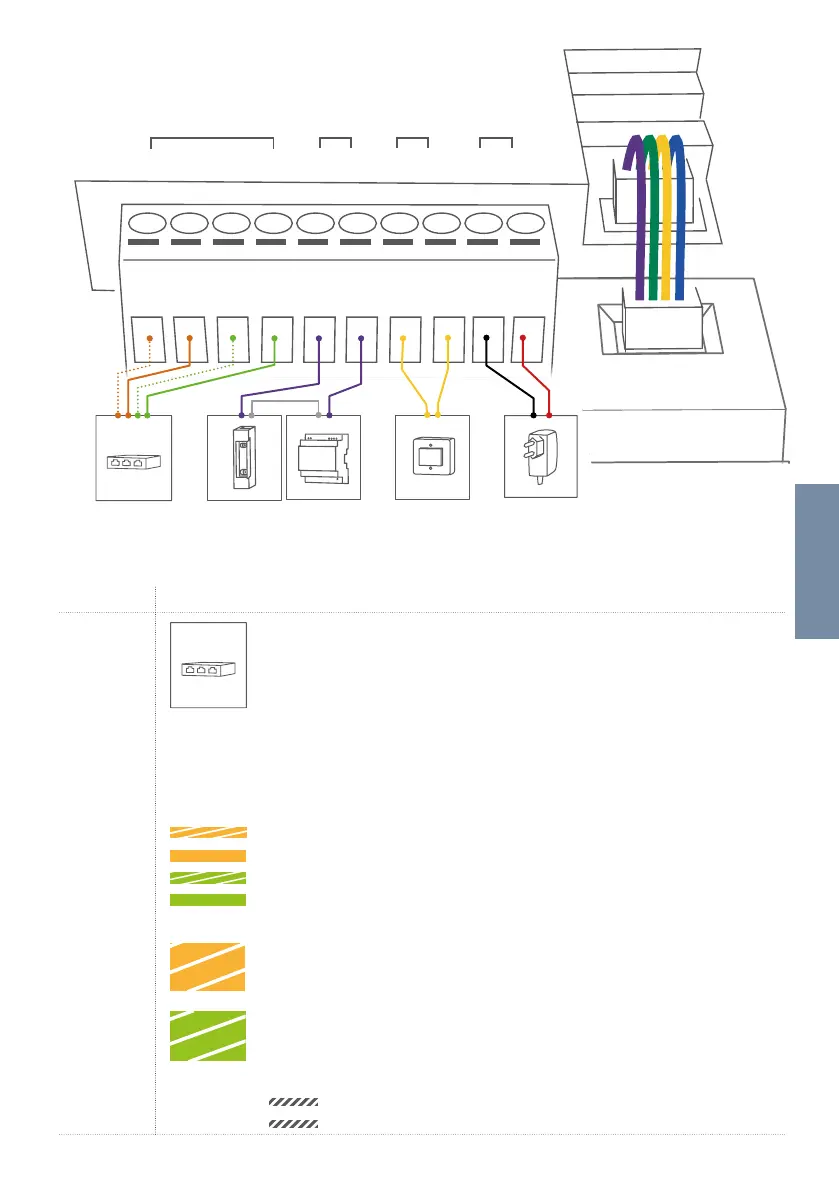

T+ T- R+ R- E ER R V- V+
LAN/POE
Max 0V
0 A (NO)
Max 24V
1 A
15VDC
1 A
CB
CB
CONEXIONES DESCRIPCIÓN
LAN/POE El aparato no dispone de conector hembra RJ45 normalizado integrado para
garantizar que:
• el aparato quede lo más plano posible en la pared,
• no haya que abrir la pared y
• se puedan utilizar cables de instalación cat.6 o cat.7
fuertes y rígidos.
Utilice solo cuatro conductores (1, 2, 3 y 6) de un cable de red estándar cat.5
o superior que venga del rúter de Internet, el switch PoE o el inyector PoE.
Cable de red cat.5/cat.6
T+ Conductor del cable de red blanco y naranja (número1, Transmit Data +)
T- Conductor del cable de red naranja (número2, Transmit Data -)
R+ Conductor del cable de red blanco y verde (número3, Receive Data +)
R- Conductor del cable de red verde (número6, Receive Data -)
Cable de red cat.7 (cable de instalación)
T+ Conductor del cable de red blanco del par de conductores
«naranja/blanco» (número1, Transmit Data +)
T- Conductor del cable de red naranja del par de conductores
«naranja/blanco» (número2, Transmit Data -)
R+ Conductor del cable de red blanco del par de conductores
«verde/blanco» (número3, Receive Data +)
R- Conductor del cable de red verde del par de conductores
«verde/blanco» (número6, Receive Data -)
NOTICE
No combine la alimentación con fuente de alimentación enchufable
con la alimentación vía PoE.
