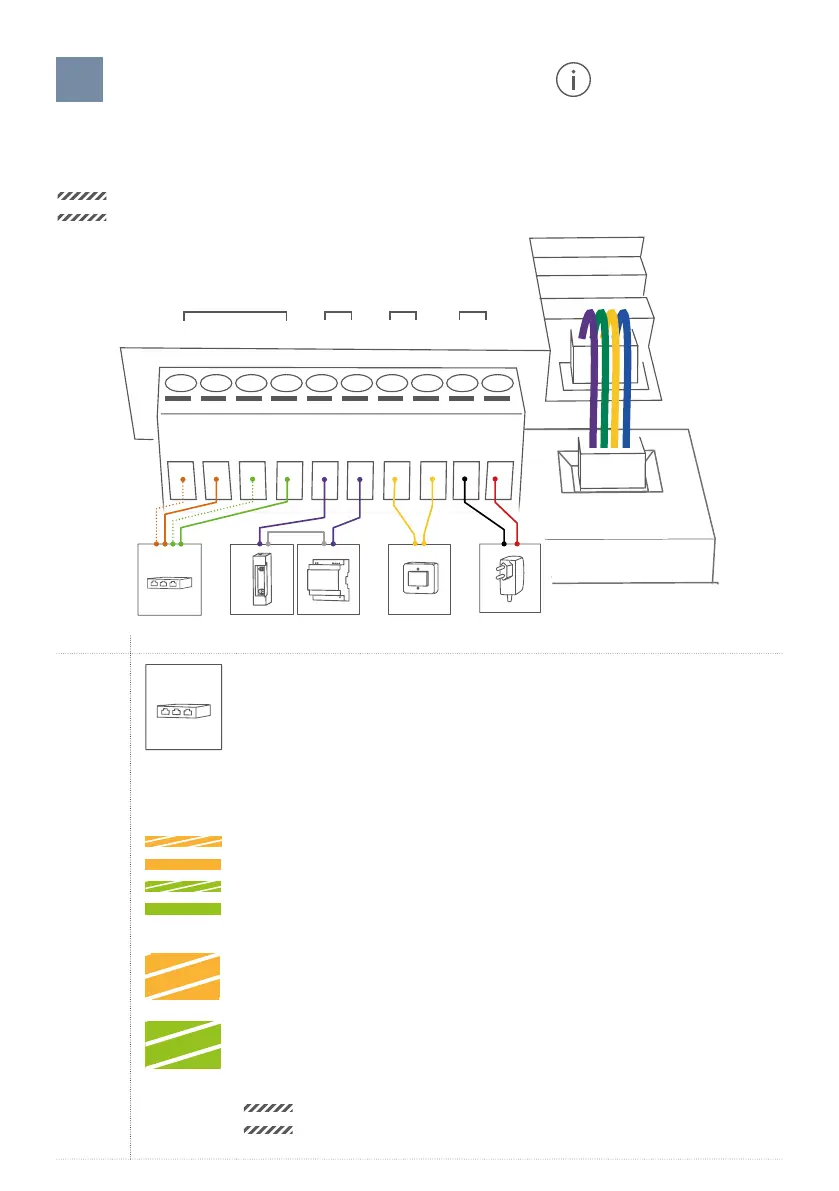

COM
T+ T- R+ R- E ER R V- V+
LAN/POE
Max 0V
0 A (NO)
Max 24V
1 A
15VDC
1 A
CB
CB
Port Description
LAN/POE L‘appareil ne dispose pas d‘une prise RJ45 standardisée intégrée pour assurer ...
• que l‘appareil repose le plus à plat possible sur le mur.
• qu‘aucun mur n‘ait besoin d‘être mis à niveau.
• qu‘un câble d‘installation solide et rigide de catégorie 6 ou 7 puisse être utilisé.
Utilisez uniquement les quatre fils (1, 2, 3 et 6) d‘un câble réseau standard de
catégorie 5 ou supérieure, provenant du routeur Internet, du commutateur PoE
ou de l‘injecteur PoE.
Câble réseau Cat.5 / Cat.6
T+ Fil du câble réseau blanc et orange (Numéro 1, Transmission de données +)
T - Fil du câble réseau orange (Numéro 2, Transmission de données -)
R+ Fil du câble réseau blanc et vert (Numéro 3, Réception de données +)
R - Fil du câble réseau vert (Numéro 6, Réception de données -)
Câble réseau Cat.7 (Cable d’installation)
T+ Fil du câble réseau blanc de la paire „orange/blanc“ (Numéro 1, Transmission
de données +)
T- Fil de câble réseau orange de la paire „orange/blanc“ (Numéro 2,
Transmission de données -)
R+ Fil du câble réseau blanc de la paire „vert/blanc“ (Numéro 3, Réception de
données +)
R- Fil du câble réseau vert de la paire „vert/blanc“ (Numéro 6, Recevoir les
données -)
NOTICE
N‘alimentez pas l‘appareil simultanément via l‘alimentation électrique
du bloc d‘alimentation (adaptateur secteur) et via PoE.
Pour faciliter l‘installation, nous vous
recommandons vivement de retirer la
fiche de la borne de raccordement à
vis lorsque vous connectez les câbles et
les fils.
CONNEXION DE L‘APPAREIL
Il est possible de raccorder les câbles et les fils à l‘appareil de manière
simple et sûre grâce à la borne de raccordement à vis étiquetée. Vous
pouvez maintenant raccorder tous les câbles et fils nécessaires à l‘appareil.
NOTICE
Veuillez retirer tous les câbles et fils dont vous n‘avez pas besoin
et qui se trouvent dans les ports de connexion de l‘appareil.
