16

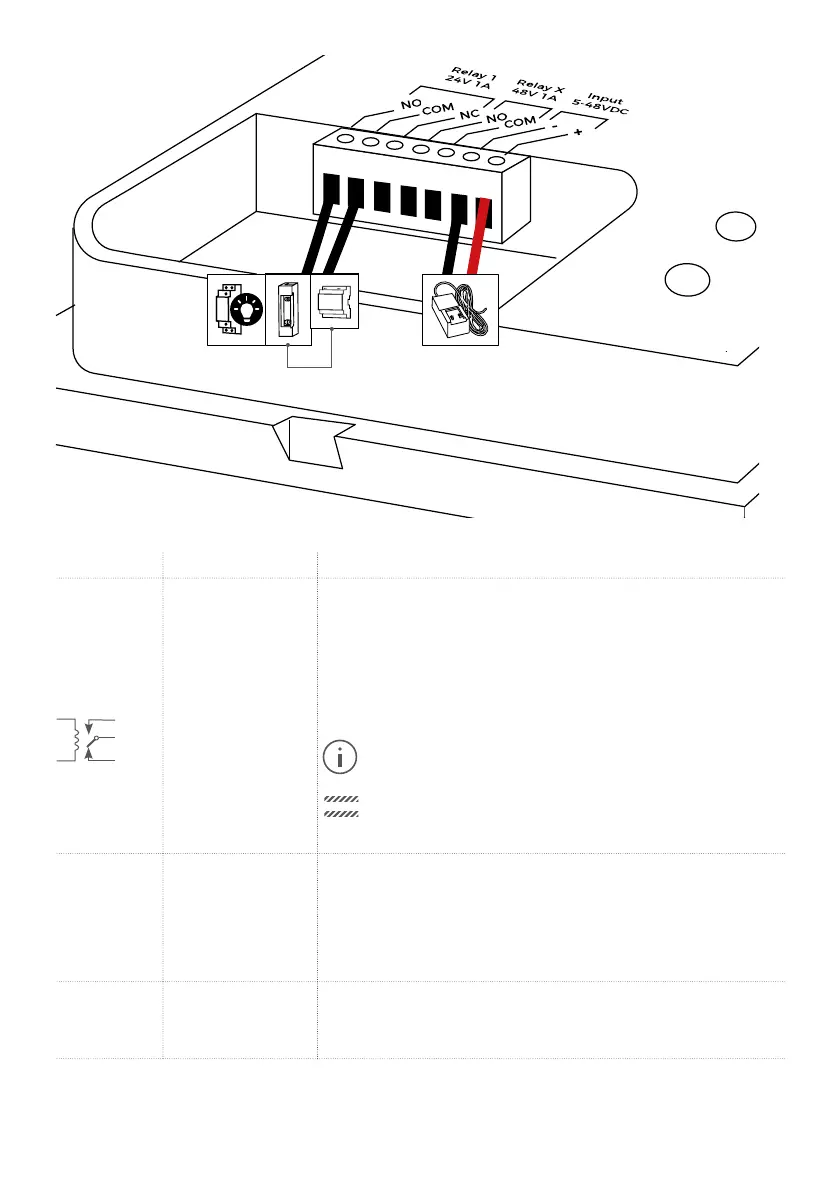

ANSCHLUSS BESCHREIBUNG
Relay 1
24 V, 1 A
NO
NC
COM
NO = Normally open
NC = Normally closed
COM
Bistabiles selbsthaltendes Relais, max. 24 V DC/AC, 1 A.
Dieser Anschluss kann verwendet werden, um z. B. einen elektrischen
Türöffner oder eine Lichtsteuerung anzuschließen. Das Gerät versorgt
angeschlossene Fremdgeräte (Türöffner, Lichtsteuerung etc.) nicht
mit Strom. Die Stromversorgung für das Fremdgerät muss separat
installiert werden (max. 24 V DC/AC, 1A). Die Schaltdauer wird über
das Potentiometer “Time Relay 1” eingestellt.
Besonderes Sicherheitsmerkmal: Das Relais behält seinen
Zustand auch bei Stromausfall bei.
NOTICE
Das Gerät ist für den Standalone-Betrieb ohne DoorBird
Komponente geeignet. Die Schaltung des Relais erfolgt nur
dann, wenn eine Stromversorgung am Input angeschlossen ist.
Relay X
48 V, 1 A
NO = Normally open
COM = Ground
MOSFET-Relais, max. 48 V DC/AC, 1 A.
Dieser Anschluss kann verwendet werden, um z. B. eine automatische
Tür anzuschließen, welche einen 1-Sekunden-Impuls benötigt. Die
Stromversorgung für das Fremdgerät muss separat installiert werden
(max. 48 V DC/AC, 1 A).
Input
5 - 48 V DC -/+
(-) = Minuspol,
schwarzer Draht
(+) = Pluspol, roter
Draht
Stromversorgungseingang, 5 - 48 V DC
(z. B. DoorBird 15 V Netzteil – separat erhältlich)
Alternativ: DoorBird A1131 IP Video Mini Dome Kamera anschließen
max. 24 V, 1 A
5-48 V DC
