4. Verdrahtung

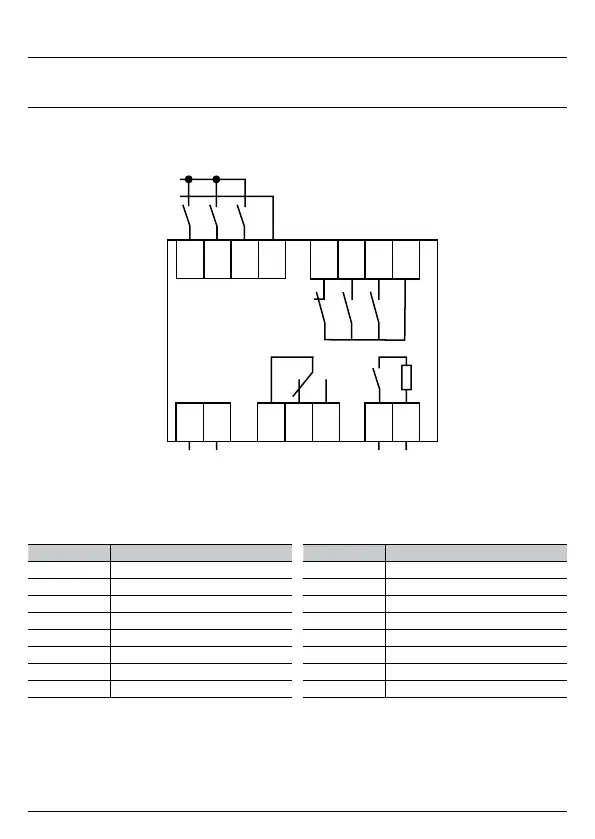

Folgendes Schema zeigt die Anschlussbelegung des DFA im spannungslosen Zustand:
!
Bei der Verdrahtung des DFA ist unbedingt auf Spannungsfreiheit aller Leitungen zu achten!
Für eine einwandfreie Funktion sollte die Spannungsversorgung oder Ansteuerung des DFA nicht über
den betätigten RCCB erfolgen.
1 234
5678
9101213
15
14
16
L(+)
N(-)
N
253V
UC
(max.60W)
µ
L
µ
µ
µ
N
Lx
max. 230 V
UC
Klemme Beschreibung
1 RCCB einschalten
2 RCCB ausschalten
3 RCCB auslösen
4 N (–)
5 RCCB eingeschaltet
6 RCCB ausgeschaltet
7 RCCB ausgelöst
8 Bockpol
Klemme Beschreibung
9 L (Phase)
10 N (Neutralleiter)
11 nicht belegt
12 Bockpol
13 blockiert (NC)
14 nicht blockiert (NO)
15 Fernauslösung Lx
16 Fernauslösung N
Doepke
10
