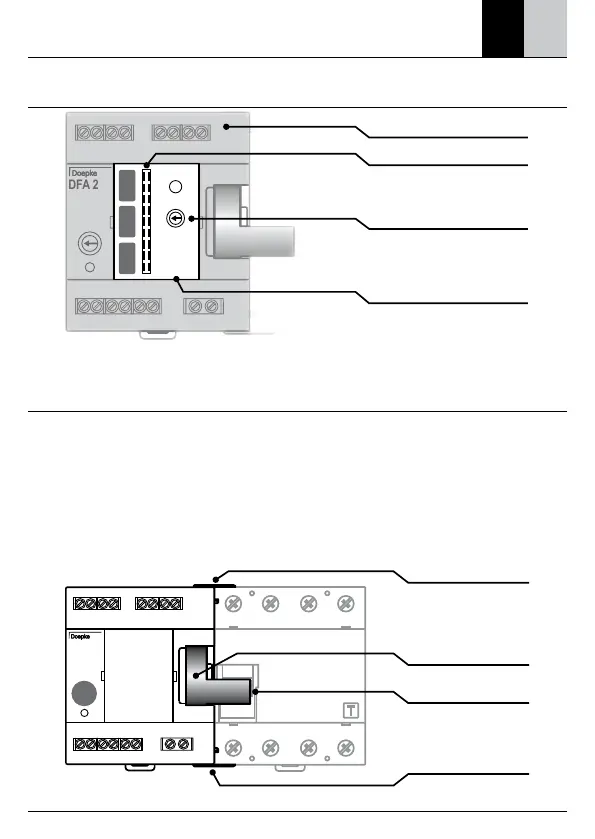

Blick in den geöffneten DFA
Der Deckel ist jetzt wieder zu schließen und kann mit Plomben versehen werden, um einen Eingriff in
das Gerät zu verhindern.
3. Montage und Inbetriebnahme des DFA
Die Montage darf nur durch eine autorisierte Fachkraft vorgenommen werden.
Zunächst sind die beiden beiliegenden Rasthaken seitlich so in den DFA einzuclipsen, dass die Rast-
nasen zum RCCB zeigen.
Zur Montage des Fernantriebes DFA wird dieser links neben dem RCCB platziert. Anschließend wer-
den beide Geräte so zusammengeschoben, dass der Knebel des RCCBs vom Mitnehmerhebel des
DFA umfasst wird und beide Geräte durch die beiden Rastnasen verdrehsicher ineinanderrasten.
DFA 2
A
B
C
D
A- 30 mA
B- 100 mA
C- 300 mA
D- 500 mA
DFA mit geöffnetem Deckel
Steckplatz für DFA-DI
Einstellung
Prüffehlerstrom
Legende
Rasthaken
Mitnehmerhebel
Knebel
Rasthaken
DFA 2-8
ENDE
5
