www.dimplex.eu 2202/D DE-11
Montage Deutsch
Heizkörper in den Vertiefungen der Speichersteine
nach links anordnen.
HINWEIS
i
Die Wärmedämmung darf beim Einsetzen der Spei-
chersteine nicht beschädigt werden.

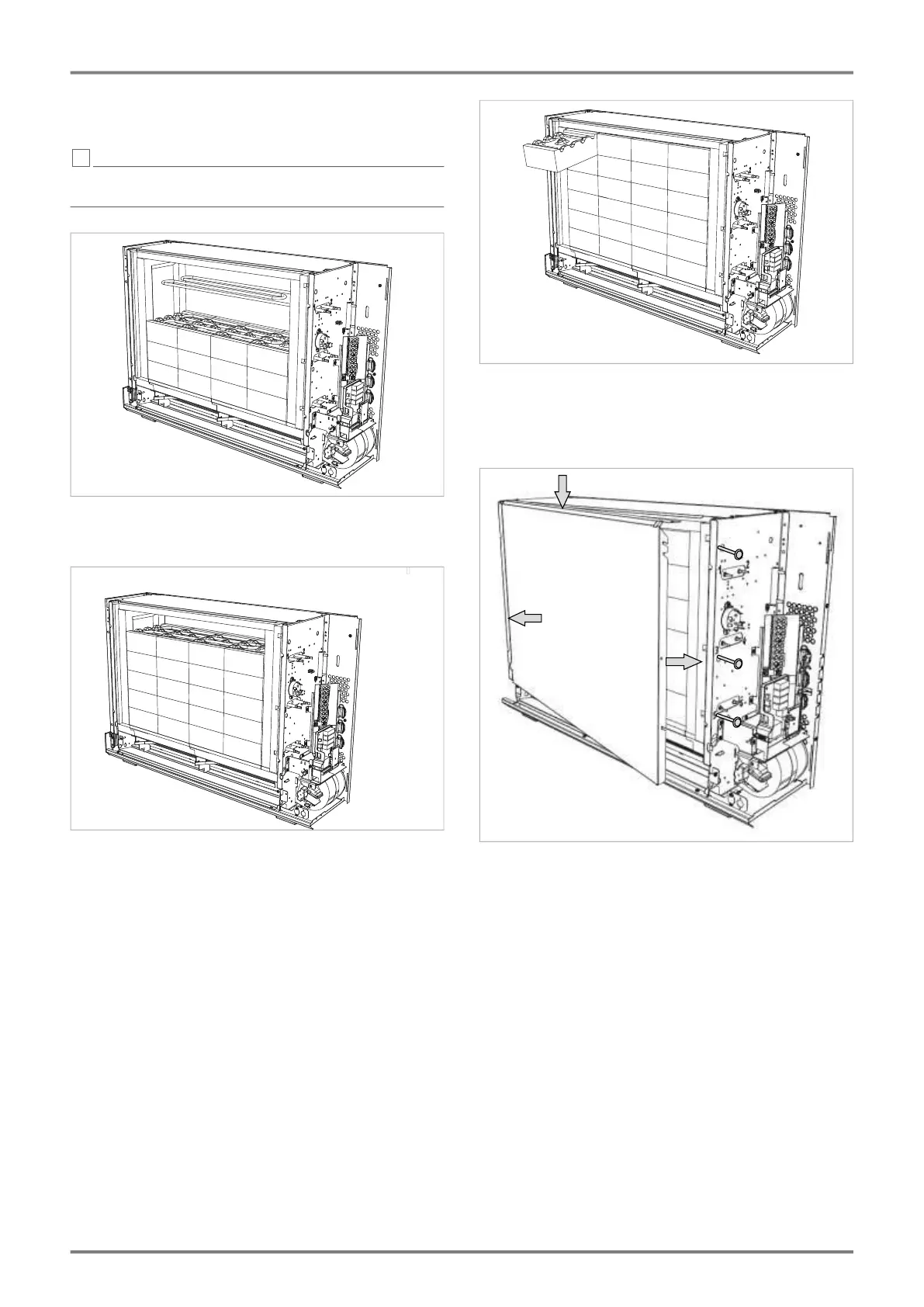

6.9 Nach dem Einsetzen der zweiten Reihe, die dritte
Reihe Speichersteine unter dem Heizelement ein-
schieben.
6.10 Nach dem Einsetzen der vierten Reihe, die
fünfte Reihe Speichersteine unter dem Heizelement
einschieben.
6.11 Oberste Reihe der Speichersteine auf die glei-
che Weise einfügen. Prüfen, dass das Heizelement
frei gleiten kann. Verklemmte Heizelemente verursa-
chen Geräusche. Luftausblasraum und Schaltraum
reinigen.
6.12 Kernraumabdeckung wieder einsetzen.
Links: Die Oberkante (A) der Kernraumabdeckung
muss auf der Zwischenwand aufliegen. Seitliche
Kante (B) hinter den Umbug der Zwischenwand schie-
ben.
Rechts: Seitliche Kante der Kernraumabdeckung (C)
zwischen Wärmedämmung und Zwischenwand ein-
führen. Auf Führungsschlitze achten.
Kernraumabdeckung fest andrücken und mit den
drei Schrauben befestigen.
A
B
C
