www.dimplex.eu 2202/D DE-13
Elektrischer Anschluss Deutsch

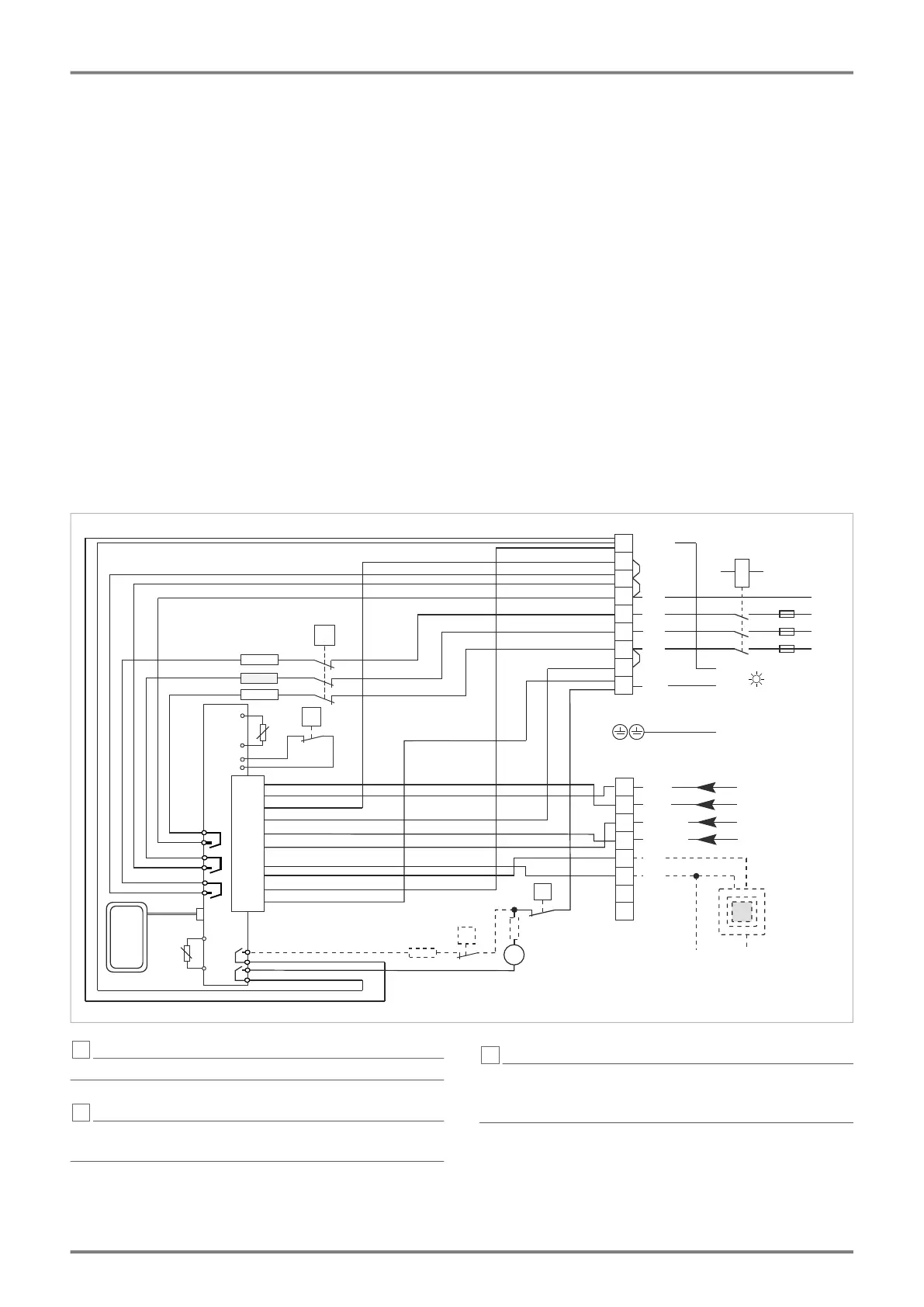

Schaltbild
HINWEIS
i
Das Gerät muss geerdet werden.
HINWEIS
i
An den Klemmen N-R und L-R muss eine Dauerspan-
nung 230 V ~ anliegen.
HINWEIS
i
In der elektrischen Installation ist eine Trennvorrich-
tung vorzusehen mit mindestens 3 mm Kontaktöff-
nung an jedem Pol (z.B. Sicherungsautomat).
A1+, A2- DC- Signal Aufladesteuerung
A1~, A2~ AC-Signal Aufladesteuerung
Ex RT Externer Raumthermostat (Option)
K1 Heizungsschütz
L1, L2, L3 Phase Niedertarif
LE Ansteuerung Lüfter
LER Regler Aufladung, Entladung
LH Ansteuerung Zusatzheizung
L-R Dauerphase Regler
L-SH Phase Direktansteuerung
M1 Lüfter
N Nullleiter
N-R Nullleiter Regler
21
230V ED%
0,91...1,43V DC
A1/Z1~
A2/Z2~
A2-
A1+
N
L-SH
2
3
4
5
6
7
N
K1
N-SH
N
L3
L2
L1
L3
L2
L1
R3
R2
R1
PE
PE
1
8
9
N-R
12
13
14
15
16
17
11
18
PTC
STR
M1
L-R
N
L
N
LH
LE
N
L
LER
UI
NTC
A2-
A1+
N-SH
L-SH
A2~
A1~
N
REL 1
LE
N
L
N
TRG
TR 9
R9
R7
Ex RT
REL 2
REL 4
REL 3
REL 5
J
J
J
TB
J
230V, 50Hz
N-SH Nullleiter Direktansteuerung
NTC Raumtemperaturfühler
PE Schutzleiter
PTC Restwärmefühler (Kern)
REL 1 - 5 Relais 1 - 5 (Regler)
R1-R3 Heizelemente
R7 Vorwiderstand
R9 Zusatzheizung (Option)
STR Sicherheitstemperaturregler
TB Sicherheitstemperaturbegrenzer
TR9 Temperaturregler Zusatzheizung
TRG Temperaturregler Lüftungsgitter
UI Bedienfeld, Anzeige
