NL-34 2204/A www.dimplex.eu
Nederlands DX 512E, DX 520E, DX 530E

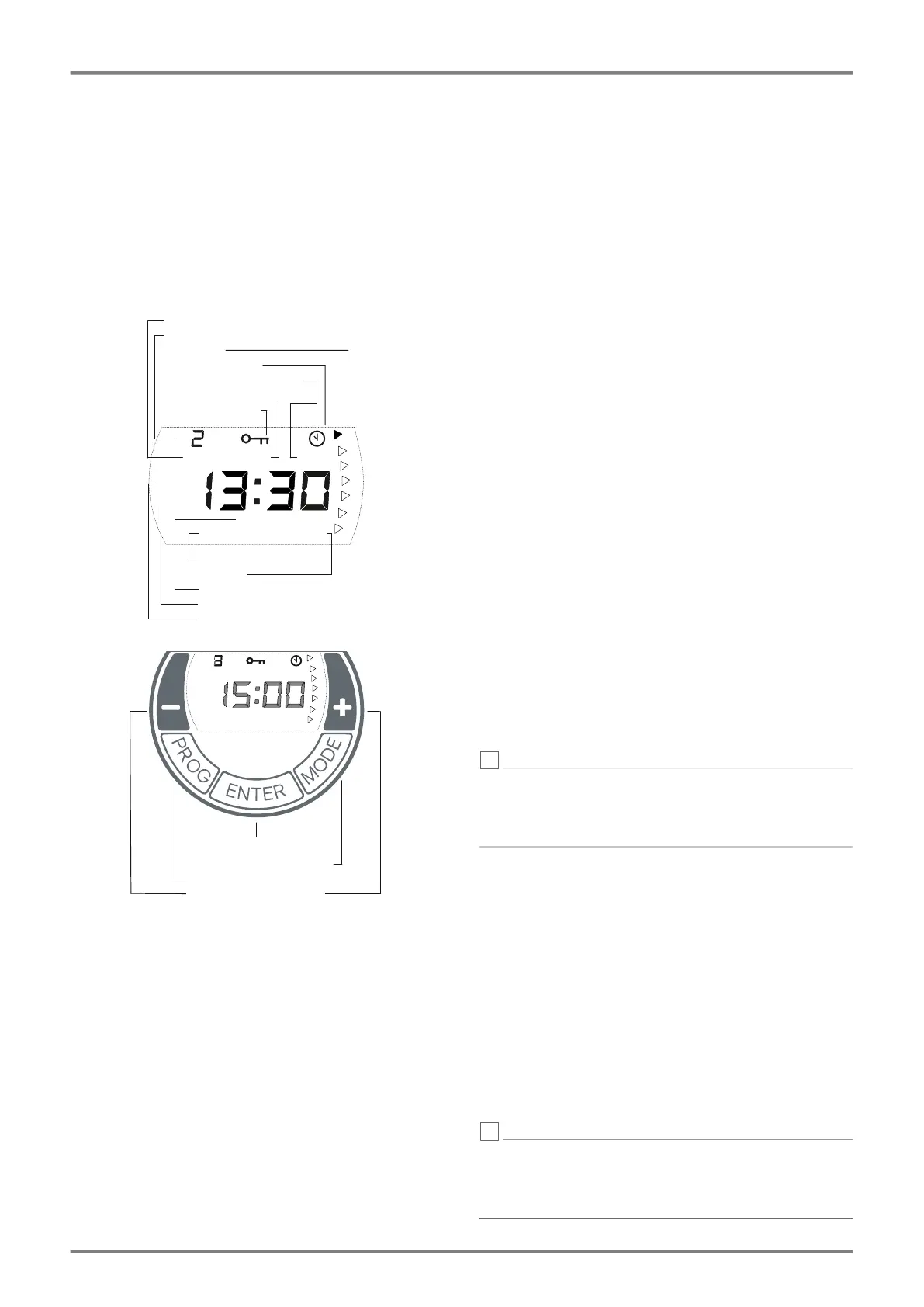

5. Beschrijving van de regelaar
5.1. Bedieningseenheid
Het verwarmingstoestel is uitgerust met een instel-
bare elektronische regelaar die bestaat uit een display,
een rode lichtdiode (LED) en vijf toetsen.
De bedieningseenheid bevindt zich aan het zijdeel
rechts.
Op het display worden de ingestelde functies en
waarden weergegeven.
De LED licht rood op bij verwarming AAN.
5.2. Toetsfuncties
MODE
Automatisch bedrijf (weekprogramma)
Handmatige modus AAN
Handmatige modus UIT
ENTER
Invoer opslaan.
PROG
Weekprogramma, klok instellen.
Toetsen +/-
Worden gebruikt om door het menu te navigeren en
instelwaarden te wijzigen.
5.3. Inbedrijfstelling
5.3.1. Tijdstip en weekdag instellen
Voor het instellen van tijdstip en dag de volgende
stappen uitvoeren:
Toets PROG drie seconden lang ingedrukt hou-
den. Symbool klok verschijnt. Uuraanduiding
knippert.
Met toetsen + / - uren instellen. Op toets ENTER
drukken. Minuutaanduiding knippert.
Met toetsen + / - minuten instellen. Op toets
ENTER drukken. Weekdag knippert.
Met toetsen + / - weekdag instellen. Op toets
ENTER drukken. Symbool klok gaat uit.
Instelling is afgesloten.
5.4. Bediening
5.4.1. Bedrijfsmodus selecteren
Door het indrukken van de toets MODE wisselt de be-
drijfsmodus tussen MANUAL ON, MANUAL OFF en
AUTO.
MANUAL ON
Handmatige verwarmingsmodus ingeschakeld.
Wisselende indicatie van opgave kamertempera-
tuur en actuele tijd.
Opgave kamertemperatuur gebeurt met de toetsen
+/-.
MANUAL OFF
Verwarmingsmodus uitgeschakeld.
Weergave van de actuele tijd.
Opgave kamertemperatuur niet mogelijk.
OPMERKING
i
In de bedrijfsmodus MANUAL OFF vindt er vorstbe-
veiliging plaats. Als de kamertemperatuur tot een
waarde van 5 °C of lager daalt, wordt het verwar-
mingstoestel automatisch ingeschakeld.
AUTO
Automatisch bedrijf (weekprogramma) geacti-
veerd.
Wisselende indicatie van opgave kamertempera-
tuur en actuele tijd.
Verwarmingsmodus vindt plaats door opgegeven
tijdsblokken voor AAN en UIT.
Opgave kamertemperatuur gebeurt met de toetsen
+/-.
In de fabriek zijn geen tijdsblokken opgegeven. Deze
moeten indien nodig door de gebruiker worden vast-
gelegd.
OPMERKING
i
In het tijdsblok UIT is er in de fabriek vorstbeveiliging
ingesteld. Als de kamertemperatuur tot een waarde
van 5 °C of lager daalt, wordt het verwarmingstoestel
automatisch ingeschakeld.
F
COPY
BLK
OFF
ON
P
DLY
AUTO
ADVANCE
MANUAL
ON
M
T
W
T
S
S
OFF
Invoer opslaan
Programma instellen
Bedrijfsmodus selecteren
Handmatige modus
Automatisch bedrijf
Kopiëren
Tijdstip instellen
Tijdsblok aan
Tijdsblok uit
F
COPY
OFF
ON
P
AUTO
ADVANCE
MANUAL
ON
M
T
W
T
S
S
OFF
Programma nr. (1 - 4)
Weekdag
Verwarmingsmodus uit
Verwarmingsmodus aan
Toetsblokkering
Vooruit
Waarde kleiner/groter
