www.dimplex.eu 2204/A HR-39
DX 512E, DX 520E, DX 530E Hrvatski
2. Postavljanje
APAŽNJA!
Nemojte postaviti uređaj ispod zidne utič-
nice!
Moraju se poštivati minimalni razmaci.
Nadalje, na prednjoj strani uređaja također mora biti
osiguran razmak od 500 mm.

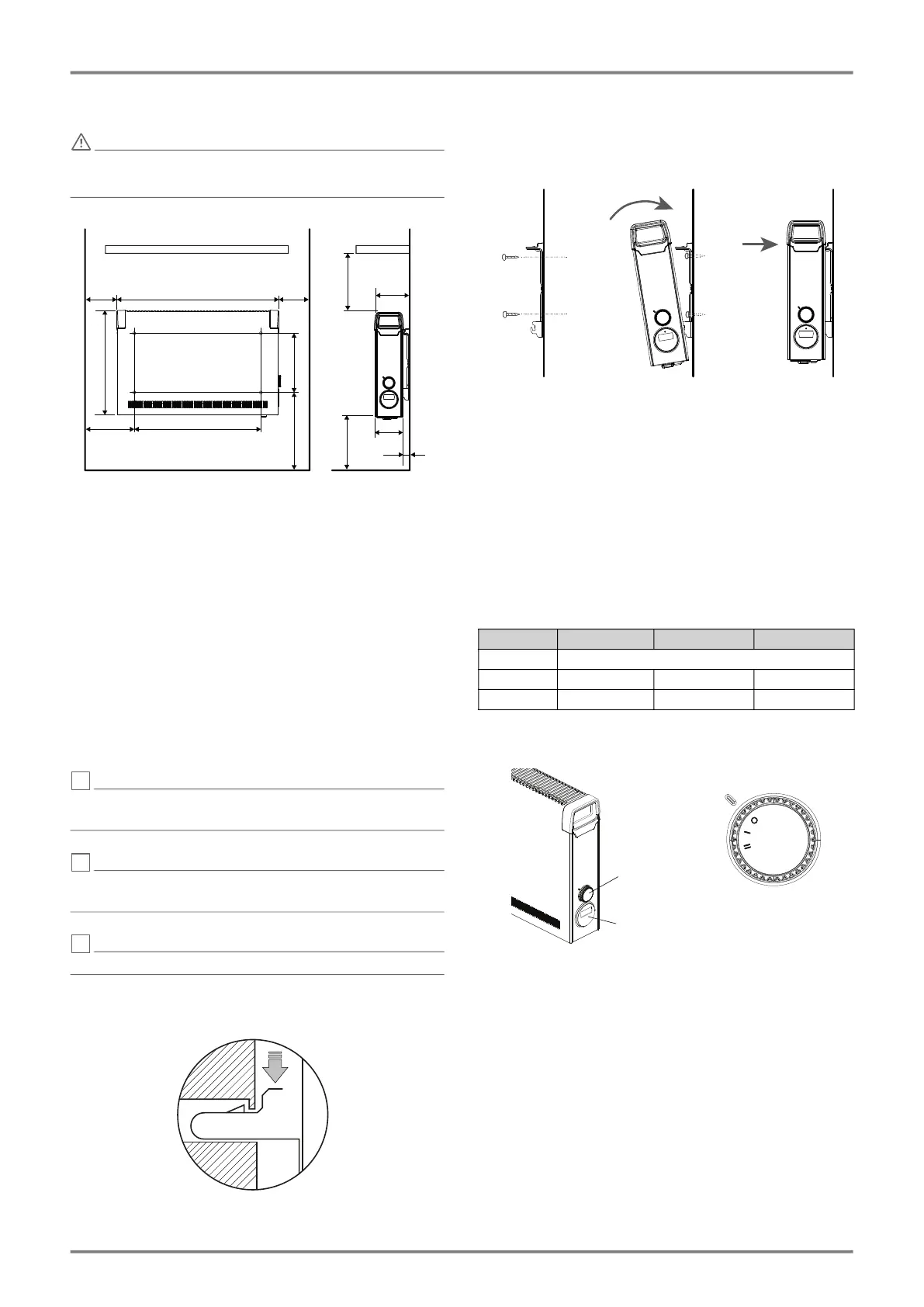

Grijalica se mora instalirati vodoravno na okomiti zid
kako je prikazano na slici.
Prilikom montaže obvezno se treba pridržavati zaštit-
nog područja u skladu s aktualnim propisima za po-
stavljanje.
Priključna kutija uređaja mora biti dostupna nakon
montaže.
Pripazite da zrak može nesmetano strujati ispod i
iznad uređaja
.
2.1. Montaža na zid
NAPOMENA
i
Potrebno je koristiti se originalnim zidnim nosačem
koji je isporučen na stražnjoj strani uređaja.
NAPOMENA
i
Prilikom bušenja pripazite na postojeće električne vo-
dove i cjevovode u zidu!
NAPOMENA
i
Dopuštena je montaža na drvene zidove.
Uklonite zidni nosač sa stražnje strane uređaja. U
tu svrhu pritisnite opruge prema dolje.
Izbušite rupe za pričvršćivanje.
Čvrsto pričvrstite zidni nosač na zid.
Ovjesite uređaj u donje utore zidnog nosača.
Otklopite uređaj prema gore i uklopite ga u
opruge.
3. Električni priključak
Specifikacije napona na označnoj pločici moraju se
podudarati s dostupnim mrežnim naponom.
Kabel ne smije dodirivati kućište.
Priključite uređaj izravno na uzemljenu utičnicu. Ne-
mojte koristiti produžne kabele.
Utikač mora uvijek biti dostupan za hitne slučajeve.
4. Rad
S pomoću termostata moguće je odabrati dva različita
stupnja grijanja:
Sobna temperatura regulira se s pomoću prilagodlji-
vog elektroničkog regulatora.
585 (DX512E & DX520E)
710 (DX530E)
358 (DX512E & DX520E)
478 (DX530E)
350
Min.
230
Min.
230
Min.
230
Min.
500
Min.
20
123
104
383
138
350
Min.
Način rada DX 512E DX 520E DX 530E
O isključeno
I 0,8 kW 1,2 kW 2,0 kW
II 1,2 kW 2,0 kW 3,0 kW
Termostat za
odabir stupnjeva
grijanja
Regulator
Termostata
