Note: the arrow direcon
towards the inverter

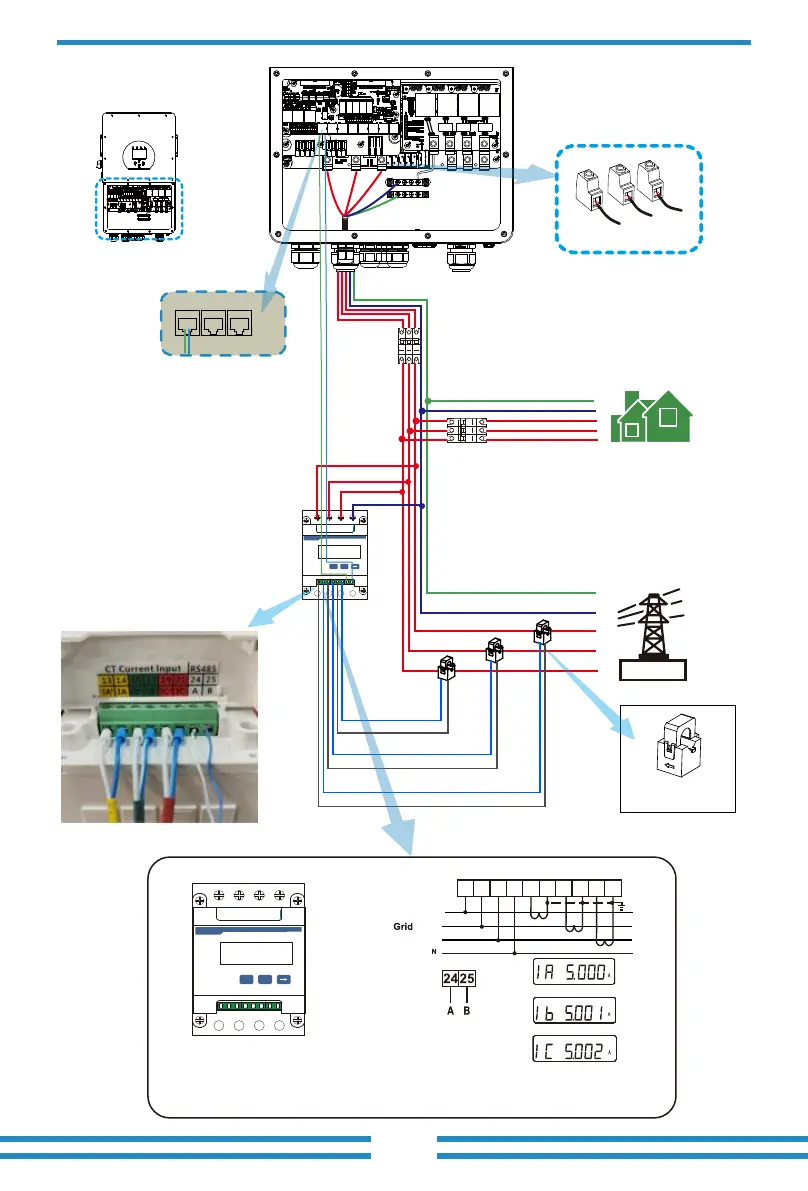

Three-Phase Smart Meter
SET ESC
7
2524211917161413
3 96 10
White line
White line
White line
Blue line
Blue line
Blue line
- 18 -
GRID
L3
L2
L1
Parallel_1 Parallel_2Meter
Inverter
L1
L2
L3
N
PE
Grid
AC Breaker
AC Breaker
Home Load
L1
L3
N
PE
L2
CT1
CT2
CT3
RS485A
RS485B
Three-Phase Smart Meter
SET ESC
2524211917161413
3 96 10
CHINT meter
RS 485
CHNT DTSU666
(3,6,9,10)
3 13 146 9 10 16 17 19 21
Phase B current =5.001A
Phase C current =5.002A
Phase A current =5.000A
L1
L2
L3
PIN 13,16,19：White cable of the CT
PIN 14,17,21: Blue cable of the CT
230/400V,3~
250A/50mA
50/60Hz
