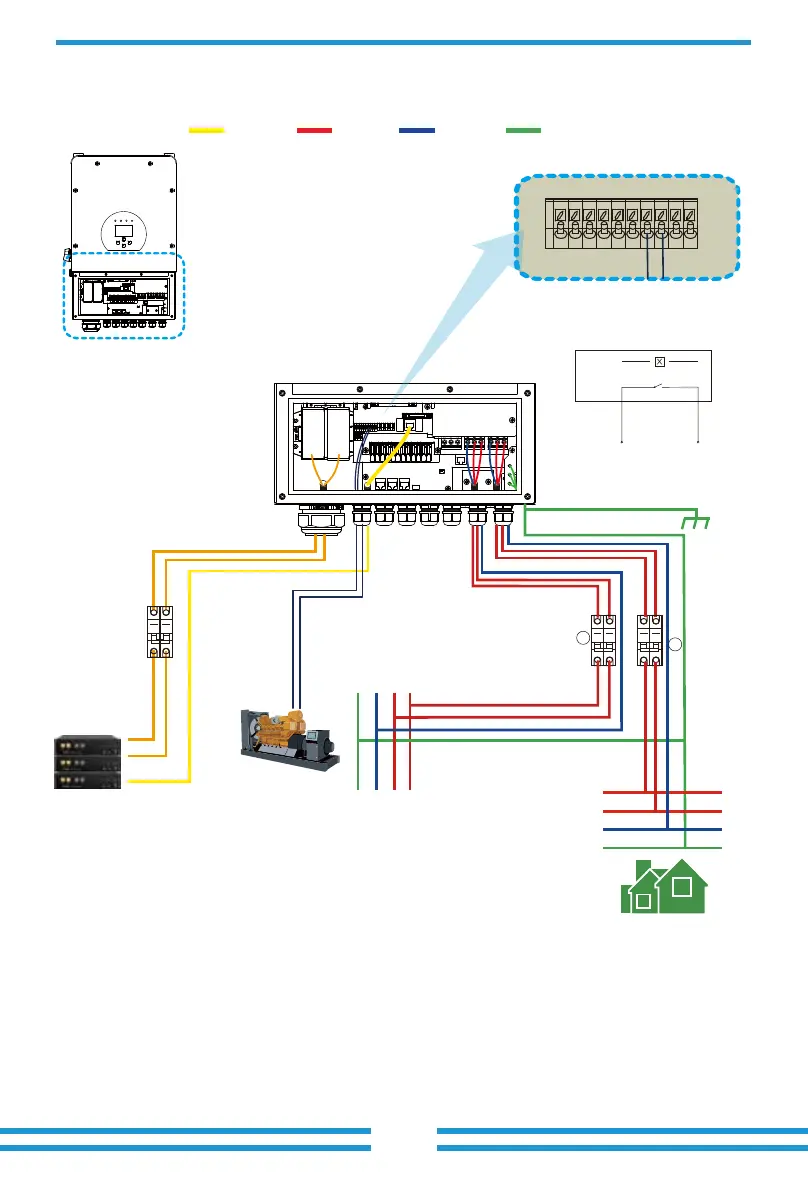

L wireCAN N wire PE wire
- 31 -
Inverter
Battery pack
① DC
Breaker
Backup Load
L2
L1
N
PE
L2L1NPE
Ground
Generator
2
3
7 8
Inverter
G-start (7,8): dry contact signal for startup
the diesel generator.
GS (diesel generator startup signal)
relay
coil
open
contact
G S
Remotely control signal line
① DC Breaker for battery
SUN-10K-SG-US: 300A DC breaker
SUN-12K-SG-US: 300A DC breaker
② AC Breaker for gen port
SUN-10K-SG-US: 100A AC breaker
SUN-12K-SG-US: 100A AC breaker
③ AC Breaker for backup load port
SUN-10K-SG-US: 100A AC breaker
SUN-12K-SG-US: 100A AC breaker
SUN-(10-12)K-SG02LP2-US-AM3
