Pic 7.9 CHINT meter
Three-Phase Smart Meter
SET ESC
1 74 10
2524
3 96 10
RS 485
CHINT DTSU666 5(80)A
(3,6,9,10)
(1,4,7,10)
Inverter

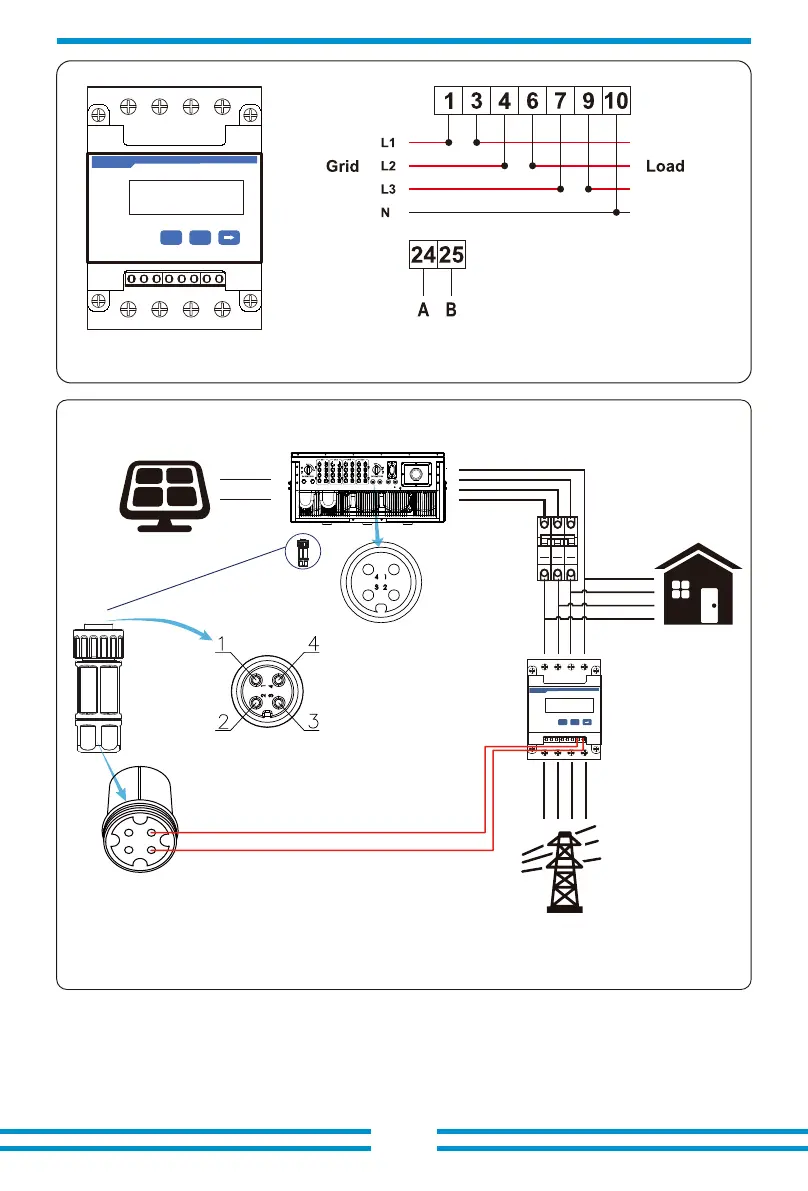

Pic 7.10 Connection diagram of CHINT meter
Solar Panel array
meter
AC Breaker
Grid
RS485 Communication
Home load
1 74 10
2524
3 96 10
Three-Phase Smart Meter
SET ESC
L1 L2 L3 N
L1 L2 L3 N
N L3 L2 L1
VCC_5V
485_B
485_B
485_A
485_A
GND
RS 485
Male connector
RS 485
Female connector
1
2
3
4
- 24 -
RS485
limiter 1 limiter
Meter
