RS485/CANModbus Meter
RS485/CANModbus Meter
- 22 -
3.7.1 Meter Connec�on
Inverter
DDSU666 DIN-RAIL METER
230V 5(60) A 800imp/kWh
2
56
1
4
7
8
3
Grid
AC
Breaker

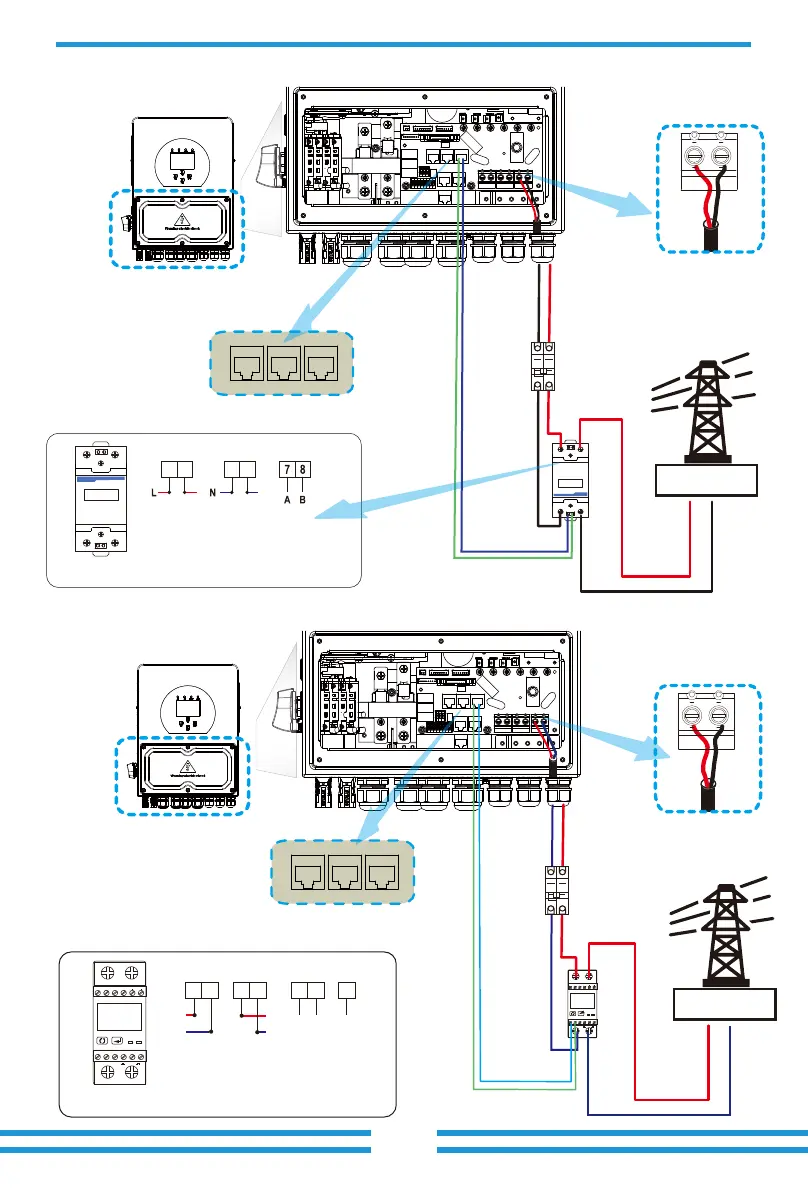

System connec�on diagram for the CHNT meter
21 43
CHNT DDSU666
DDSU666 DIN-RAIL METER
230V 5(60) A 800imp/kWh
2
5 6
1
4
7 8
3
Output
RS 485
Grid input
CHINT meter
L
N
RS485B
RS485A
L N
Inverter
L N
1
230V/2T
5 6 7 8 9 10
2
3
A B
4
GND
1+COM 2+
Grid
AC
Breaker
L
N
System connec�on diagram for the Eastron meter
Output
RS 485 GND
Input
Pic 7.1 EASTRON meter
EASTRON SDM230
1
230V/2T
5 6 7 8 9 10
2
3
A B
4
GND
1+COM 2+
5
3
6
7
GNDA B
L
N
L
N
1
2 4
RS485B
RS485A
