L wireCAN N wire PE wire

BMS1 BMS2

Grid

Backup Load

Inverter

①DC

Breaker

②AC Breaker

③AC Breaker

④AC Breaker

Battery pack

Home Load

Ground

CT1

CT2

CT3

① DC Breaker for battery

SUN 29.9K-SG-EU: 200A DC breaker

SUN 30K-SG-EU: 200A DC breaker

SUN 35K-SG-EU: 200A DC breaker

SUN 40K-SG-EU: 200A DC breaker

SUN 50K-SG-EU: 200A DC breaker

② AC Breaker for backup load

SUN 29.9K-SG-EU: 240A AC breaker

SUN 30K-SG-EU: 240A AC breaker

SUN 35K-SG-EU: 240A AC breaker

SUN 40K-SG-EU: 240A AC breaker

SUN 50K-SG-EU: 240A AC breaker

③ AC Breaker for grid

SUN 29.9K-SG-EU: 240A AC breaker

SUN 30K-SG-EU: 240A AC breaker

SUN 35K-SG-EU: 240A AC breaker

SUN 40K-SG-EU: 240A AC breaker

SUN 50K-SG-EU: 240A AC breaker

④AC Breaker for home load

Depends on household loads

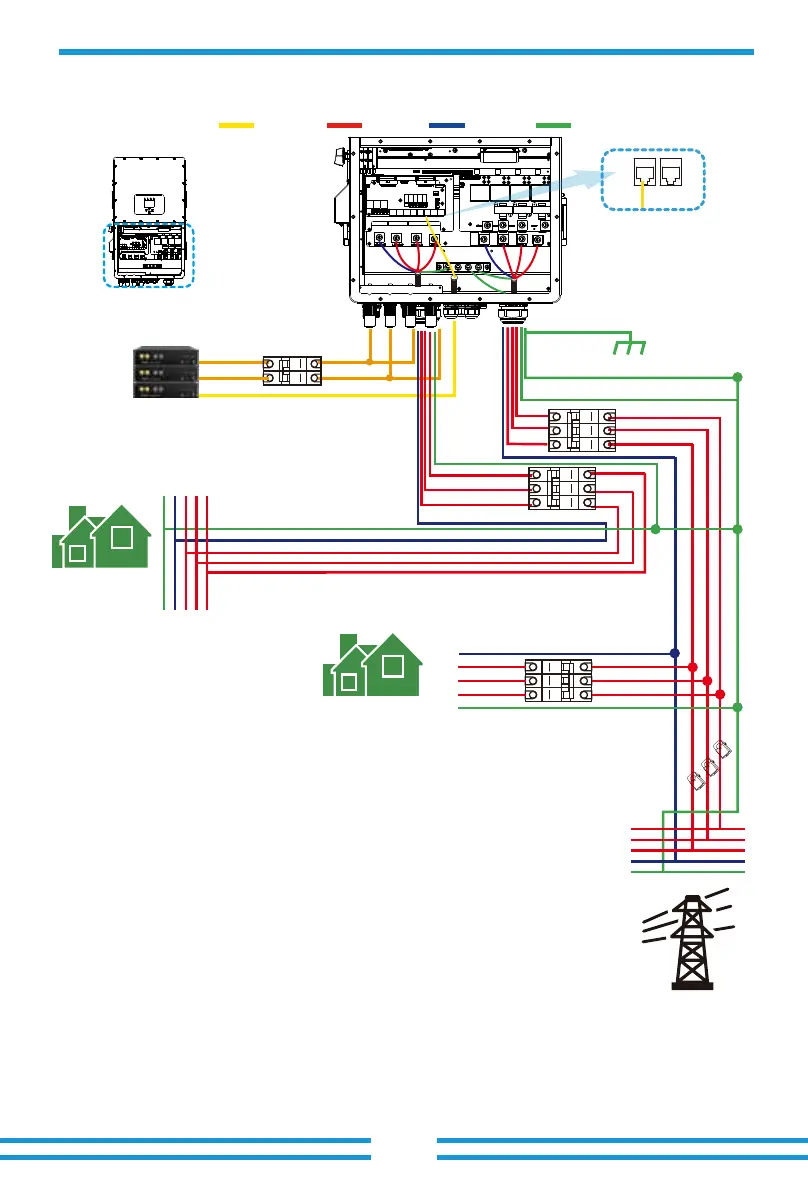

3.12 Typical application diagram of on-grid system
