Pic 7.9 CHNT meter
Single-Phase Smart Meter
DDSU666
DDSU666-CT
(CTF16-2K5-100A)
RS 485
252443 65
Input
Current Transformer
CTF16-2k5-100
In:100A
Grid voltage sample
43
CT
65
I- White
I- Blue
*

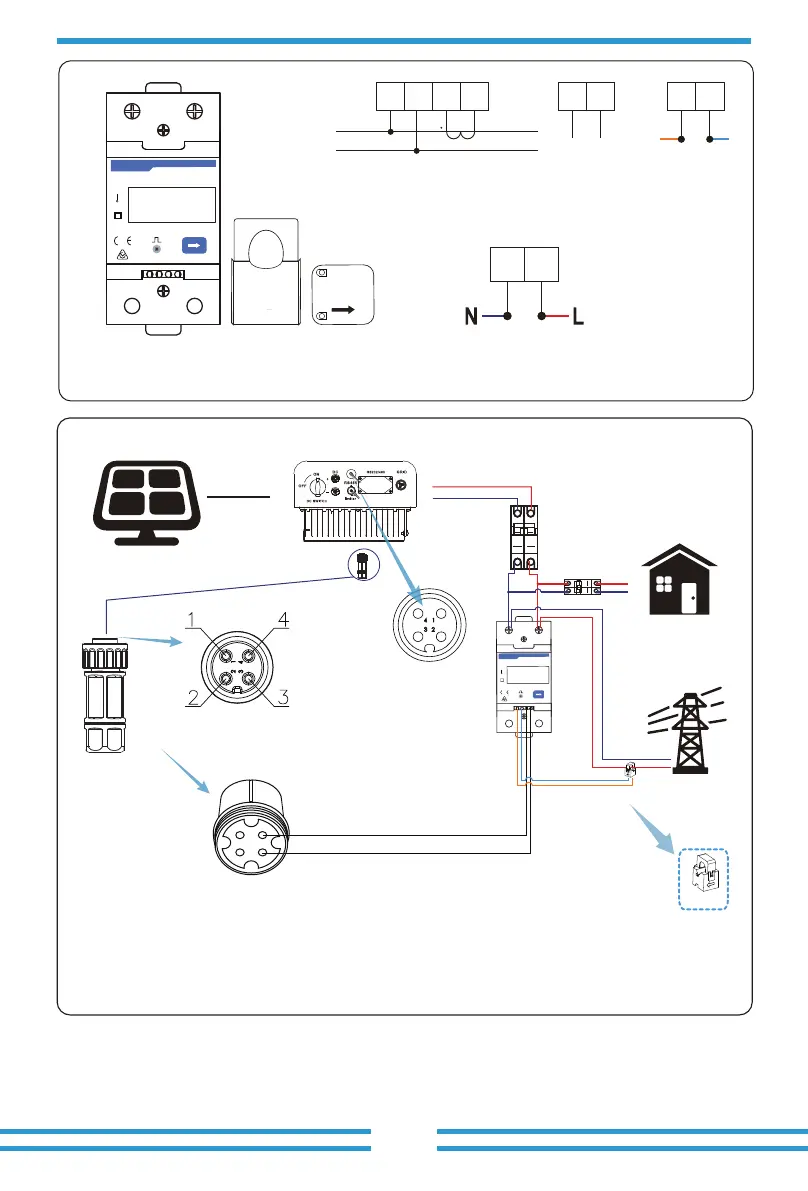

Pic 7.10 Connection diagram of CHNT meter
Solar Panel array
Inverter
meter
Family load
VCC_5V
485_B
485_AGND
RS 485
Female connector
RS 485 Male
connector
AC
Breaker
L
N
3
DDSU666
4
N
L
485_B
485_A
white
blue
CT
Arrow pointing
to inverter
