Meter SN:1
Power: 0W
Pic 7.7 Connection diagram of CHNT meter
Pic 7.8 Parameter setting
When the CHNT meter connected successfully,
it will shows SN: 1

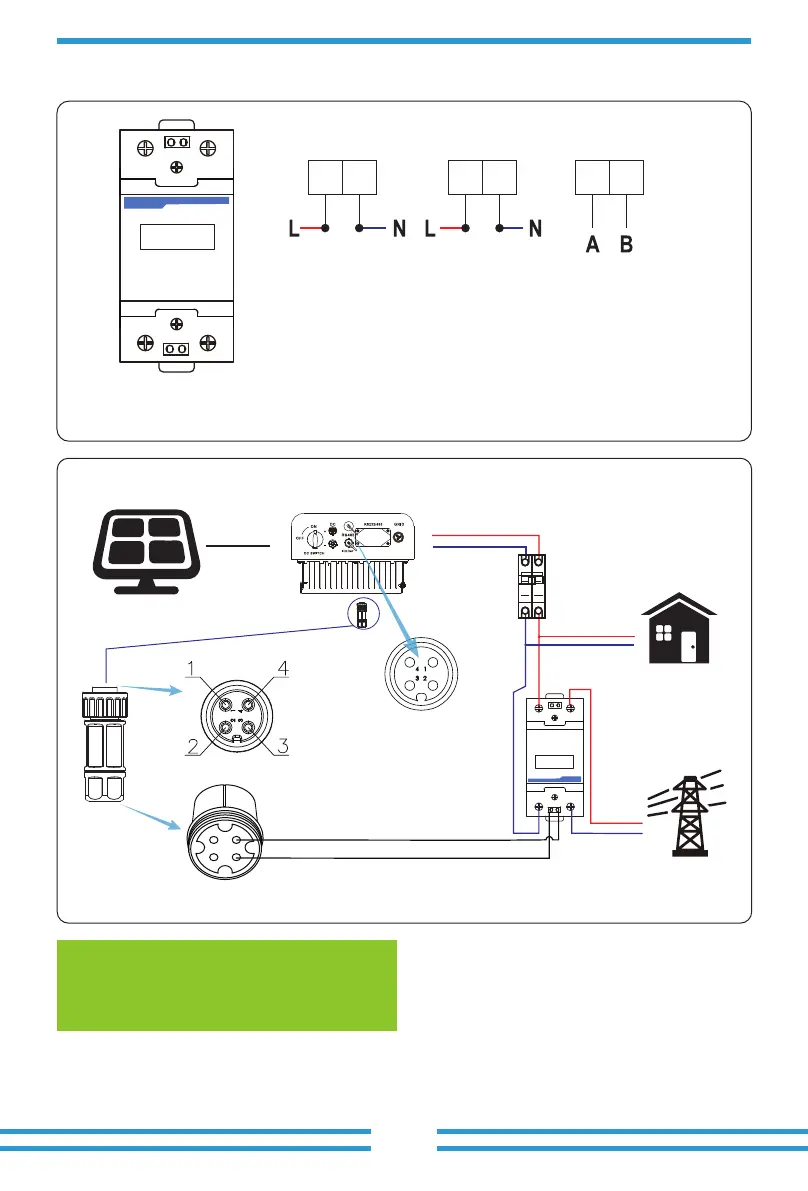

System connection diagram for the CHNT meter
2
5 6
1
4
7 8
3
RS 485
31
42 7 8
CHNT DDSU666
Pic 7.6 CHNT meter
Solar Panel array
Inverter
meter
Grid
Family load
VCC_5V
485_B
485_B
485_A
485_A
GND
RS 485
Female connector
RS 485 Male
connector
L
N
L
N
AC
Breaker
Grid Load/Inverter
