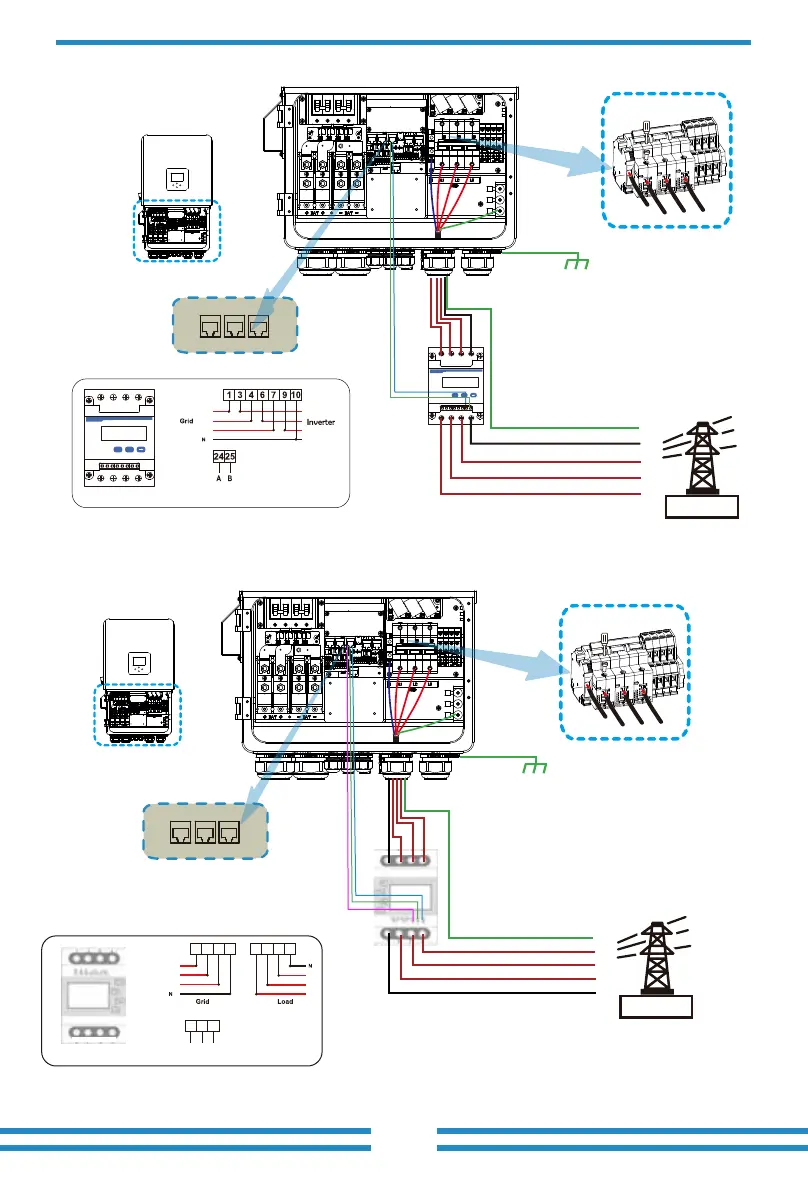

3.7.1 Meter Connec�on
GRID
L3
L2
L1
N
GRID
L3
L2
L1
N
L1
L2
L3
N
PE
Parallel_A Parallel_B
Meter-485 port
RS485A
RS485B
Three-Phase Smart Meter
SET ESC
1 74 10
2524
3
96 10
CHINT meter
Three-Phase Smart Meter
SET ESC
1 74 10
2524
3 96 10
RS 485
CHNT DTSU666
(3,6,9,10)
(1,4,7,10)
L1
L2
L3
Grid
Inverter
L1
L1
L2
L2
L3
L3
N
N
Parallel_A Parallel_B
Meter-485 port
RS485B
Grid
Eastron meterEastron SDM630-Modbus V2
RS 485
RS 485 B RS 485 A
B A G
(5,6,7,8)
(1,2,3,4)
1234
L1
L2
L3
5678
GND
Eastron
5 6 7 8
L1
L2
L3
Eastron
5 6 7 8
Inverter
PE
GND
Ground
RS485A
Ground
