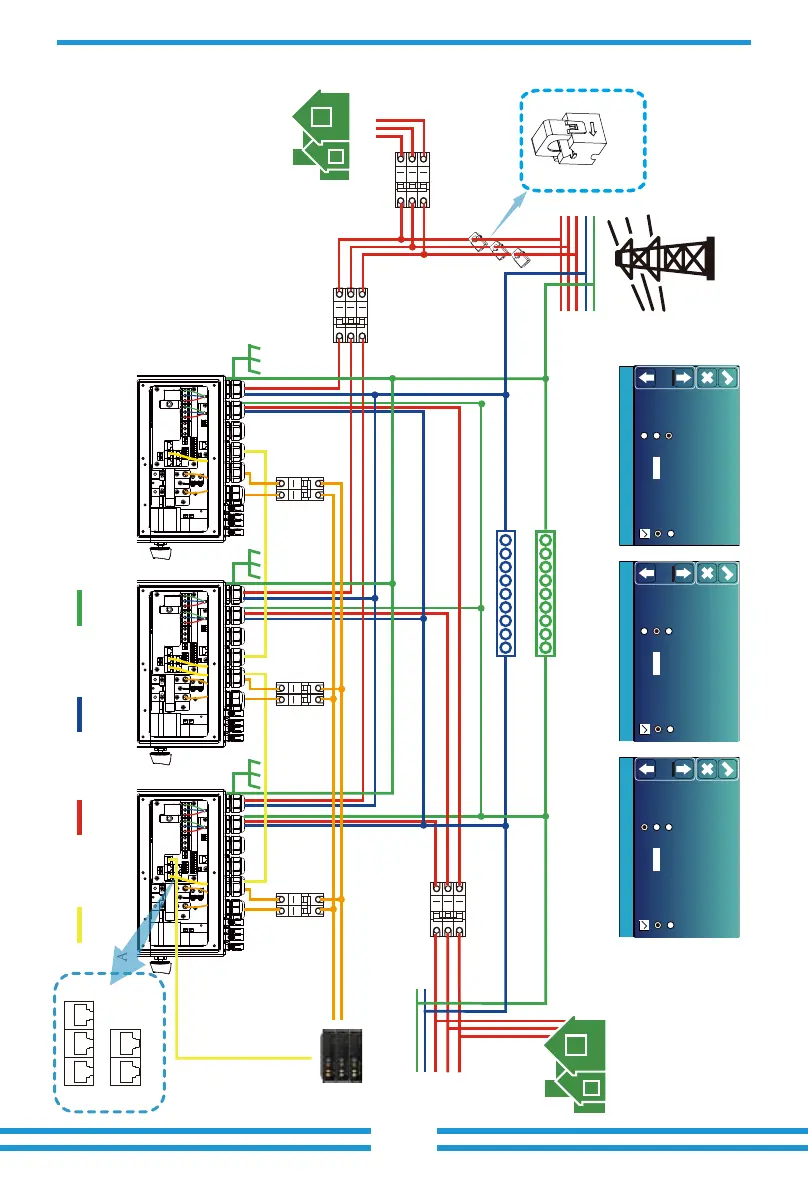

3.13 Three phase Parallel Inverter

Ground

L wireCAN N wire PE wire

Battery pack

Grid

CAN/RS 485

L1

N

PE

L2

L3

A Phase Inverter No.1(master) B Phase Inverter No.2(master) C Phase Inverter No.3(master)

Backup Load

Parallel

Master

Slave

Modbus SN

01

A Phase

B Phase

C Phase

Advanced Function

Paral.

Set3

Parallel

Master

Slave

Modbus SN

02

A Phase

B Phase

C Phase

Advanced Function

Paral.

Set3

Parallel

Master

Slave

Modbus SN

03

A Phase

B Phase

C Phase

Advanced Function

Paral.

Set3

A Phase Master inverter B Phase Master inverter C Phase Master inverter

Home load

L3

L2

L1

N-BAR

E-BAR

④ AC Breaker

⑤ AC Breaker

⑥ AC Breaker

① DC

Breaker

② DC

Breaker

③ DC

Breaker

CT1

CT2

CT3

CT

Arrow pointing

to inverter

①②③ DC Breaker for battery

⑤ AC Breaker for grid port

④ AC Breaker for backup load

⑥ AC Breaker

Depends on Home Load

SUN-3.6K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-5K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-6K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-7K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-7.6K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-8K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-10K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-3.6K-SG05LP1-EU-AM2-P: 150A DC breaker

SUN-5K-SG05LP1-EU-AM2-P: 150A DC breaker

SUN-6K-SG05LP1-EU-AM2-P: 150A DC breaker

SUN-7K-SG05LP1-EU-AM2-P: 225A DC breaker

SUN-7.6K-SG05LP1-EU-AM2-P: 225A DC breaker

SUN-8K-SG05LP1-EU-AM2-P: 225A DC breaker

SUN-10K-SG05LP1-EU-AM2-P: 225A DC breaker

SUN-3.6K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-5K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-6K-SG05LP1-EU-AM2-P: 40A AC breaker

SUN-7K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-7.6K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-8K-SG05LP1-EU-AM2-P: 50A AC breaker

SUN-10K-SG05LP1-EU-AM2-P: 50A AC breaker

Note: For the parallel system, please choose the "Zero export to CT " mode.
