28

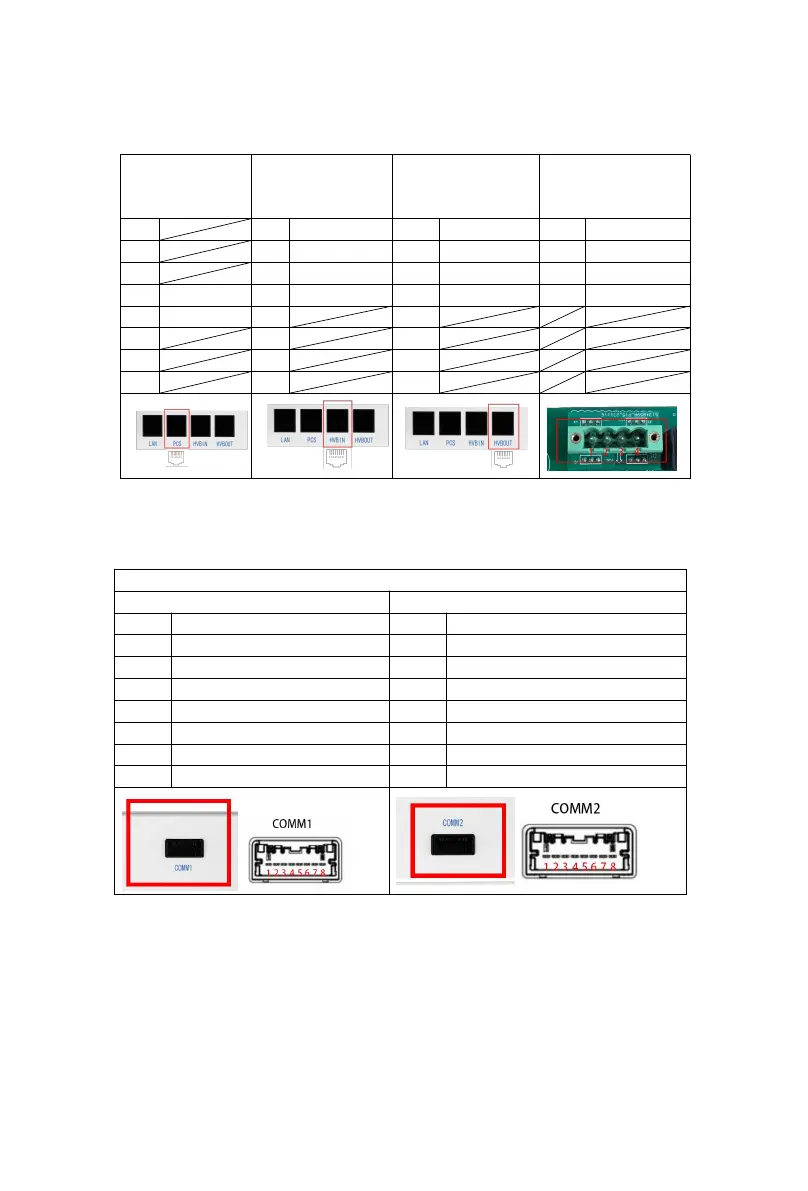

Definition of external interfaces on the front panel of the high voltage box
Defines the external interface of a battery pack
Definition of PCS
communication
interface
Racks in parallel IN Racks in parallel OUT Definition of power
1 1 BMS_CANL 1 BMS_CANL 1 12V
2 2 BMS_CANH 2 BMS_CANH 2 GND
3 3 DI+ 3 DO+ 3 YL_ZLA
4 PCANH 4 DI- 4 DO- 4 YL_ZLB
5 PCANL 5 5
6 6 6
7 7 7
8 8 8
Definition of the battery module interface
Comm1 Comm2
1 INT_CANH 1 INT_CANH
2 INT_CANL 2 INT_CANL
3 DI- 3 DI-
4 DI+ 4 DI+
5 PGND 5 PGND
6 DO+ 6 DO+
7 PGND 7 PGND
8 BMU_L+ 8 BMU_L+
