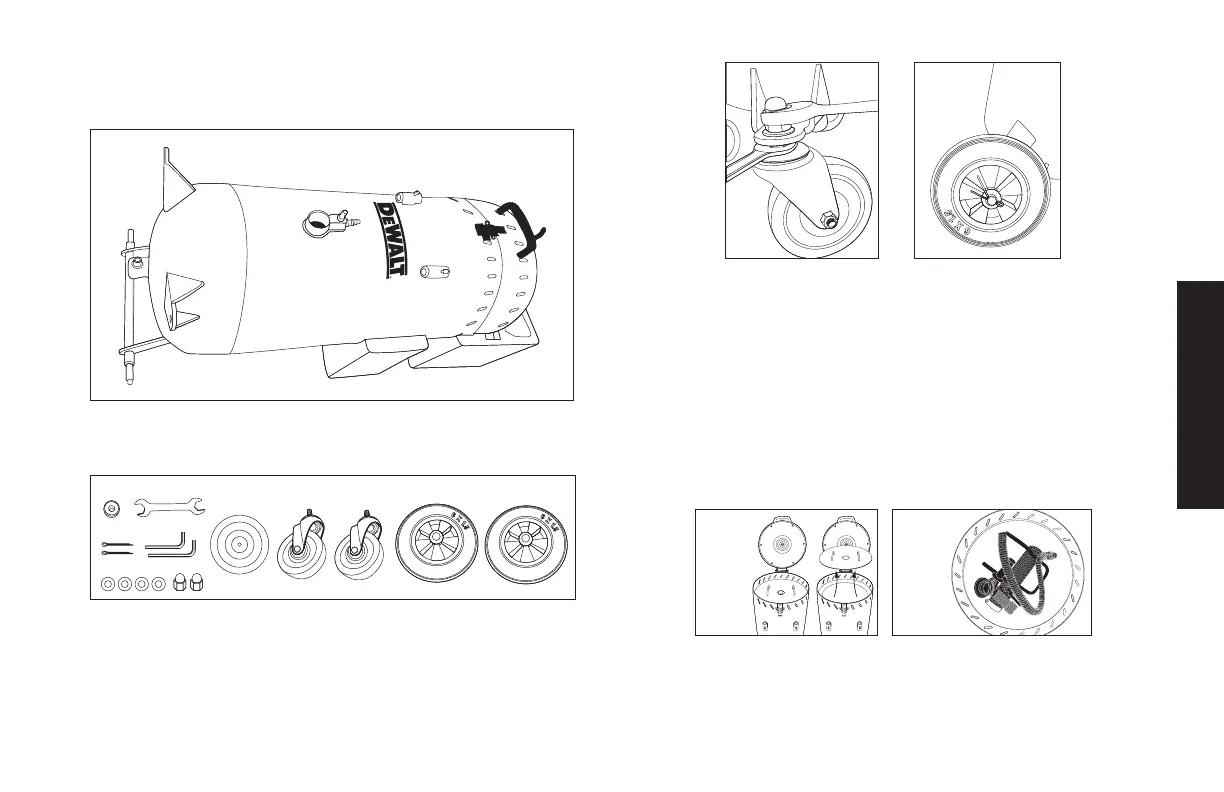

Assemblage
1. Retirer l'appareil de son emballage et le placer sur une surface
plane, en le couchant. FIG 4
FIG 4
2. Retirer toutes les pièces de la boîte et les disposer en vue
duprocessus d'assemblage. FIG 5
FIG 5
3. Assembler les 2 roues pivotantes avant FIG 6: Insérer la partie
filetée de la roulette dans le trou de la jambe, comme indiqué.
Installer la rondelle plate et l'écrou. Tout en maintenant la
roulette avec la clé fournie, serrez l'écrou avec une clé de 19 mm
(nonfournie).
FIG 6
FIG 7
4. Assembler les 2 roues arrière avec la rondelle plate et la goupille
fendue: À l'aide d'une pince, pliez la partie la plus longue de
lagoupille fendue pour l'empêcher de tomber.
5. Placer l’unité sur ses roues et pieds. Déverrouiller le couvercle
etl'ouvrir complètement pour accéder à l'ensemble du filtre
(aucunoutil n'est nécessaire). Retirer l'ensemble du filtre en
tenant les poignées, en l'inclinant et en le tirant vers le haut
etversl'extérieur. FIG 8
6. Mettre le filtre de côté. Retirer la poignée, la grille d'aspiration
etlestuyaux situés à l'intérieur du réservoir. FIG 9
FIG 8
FIG 9
7. Assembler le tamis de support à l'orifice et fixez-le avec le collier
de serrage FIG 10. Une fois cette opération terminée, réinstaller
l'ensemble du filtre. Fermer et verrouiller le couvercle.
