PORTUGUÊS
Indicador do estado da carga (Fig. A, U)
(Apenas no modelo DCMPS640)
O modelo DCMPS640 está equipado com um indicador de
estado da carga. Isto mostra o nível de carga actual da bateria
durante a utilização. Não indica o funcionamento da ferramenta
e está sujeito a variações, com base nos componentes do
produto, temperatura e aplicação do utilizador final.
• O estado dos indicadores LED do estado de carga
9
acendem-se, indicando a percentagem de carga na bateria.
• Quando os quatro LED do indicador do estado de carga
9
se
estiverem acesos, a bateria está totalmente carregada.
• Quando um indicador LED do estado da carga
9
se acende,
a carga é reduzida e depois começa a piscar, quando a bateria
estiver descarregada. Retire a bateria e carregue-a.

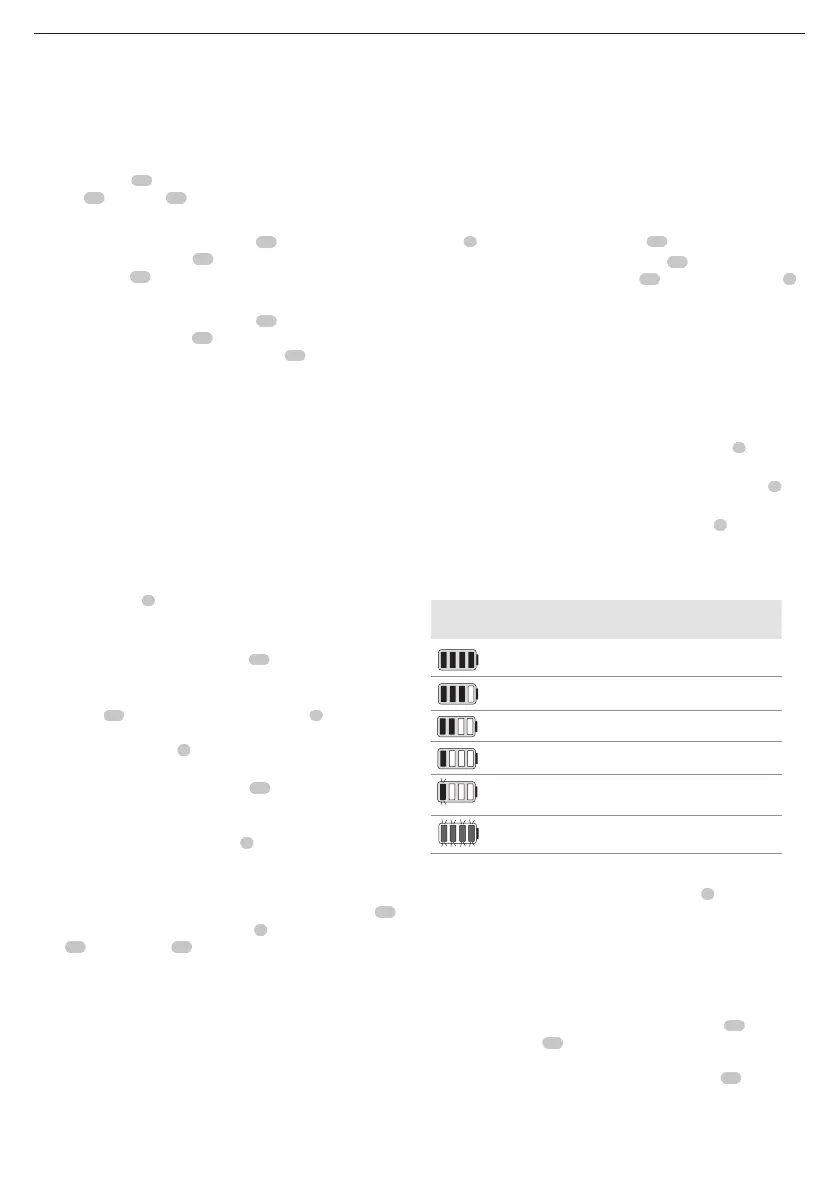

Estado do indicador LED de carga
NÍVEL DE CARGA
COR DO INDICADOR LED DE
CARGA
100 % a 75 % Branco
50 % a 75 % Branco
20 % a 50 % Branco
≤ 20 % Branco
Bateria fraca, o equipamento
vai desligar‑se
Branco e intermitente.
Bateria demasiado quente
Os quatros devem estar a
vermelho e intermitentes.
Aviso de bateria sobrecarregada (Fig. A, U)
Os quatro indicadores LED do estado da carga
9
acendem-
se a vermelho
e, em seguida, piscam quando a bateria atinge
uma temperatura elevada. Para apagar o aviso de bateria
sobrecarregada, deixe a bateria arrefecer e, em seguida, reinicie a
serra e comece o corte novamente, desta vez com menos força.
Permita que a serra faça o corte ao ritmo adequado.
LED de sobrecarga (Fig. A, U)
O modelo DCMPS640 tem um LED de sobrecarga
10
. O
LED de sobrecarga
10
acende-se a âmbar e depois pisca
quando o motor ou o módulo está sobrecarregado durante o
funcionamento. Para apagar o LED de sobrecarga
10
, reinicie o
equipamento e recomece o corte, desta vez com menos força.
Permita que o equipamento faça o corte ao ritmo adequado.
A posição correcta das mãos requer a colocação de uma mão na
pega
7
e uma pega na pega isolada
12
.
NOTA: Utilize sempre o arnês de ombro
26
e ligue sempre a
fivela da alça 45 no suporte da alça
25
no conjunto da vara
2
.
Posição correcta das mãos (Fig. T)
ATENÇÃO: para reduzir o risco de ferimentos graves, coloque
SEMPRE as mãos na posição correcta, conformeindicado.
ATENÇÃO: para reduzir o risco de ferimentos graves, segure
SEMPRE a ferramenta com segurança, antecipando uma reacção
súbita por parte damesma.
complementares ou acessórios. Um accionamento acidental
da ferramenta pode causarferimentos.
FUNCIONAMENTO
Instruções de utilização
ATENÇÃO: cumpra sempre as instruções de segurança e os
regulamentosaplicáveis.
ATENÇÃO: para reduzir o risco de ferimentos graves,
desligue a ferramenta e retire a bateria antes de efectuar
quaisquer ajustes ou de retirar/instalar dispositivos
Transportar a serra de vara (Fig. R)
Quando transportar a serra de vara, retire sempre a bateria
27
recolha totalmente a vara telescópica
3
e cubra a corrente da
serra
16
com a bainha
23
totalmente instalada, de modo a
que a corrente não seja visível.
Ajustar o comprimento da vara telescópica
(Fig. A, P, Q)
(Apenas no modelo DCMPS635, DCMPS640)
ATENÇÃO: Verifique sempre se a manga roscada está
completamente bloqueada e se a vara telescópica não se
move antes de utilizar ou transportar a serra de vara. Se a
manga roscada não for bloqueada, a vara telescópica pode
mover‑se inesperadamente, criando uma situação perigosa.
ATENÇÃO: Verifique periodicamente a alavanca
de ajuste da extensão para certificar‑se de que está
totalmentebloqueada.
A vara telescópica
3
pode ser utilizada recolhida, estendida ou
em qualquer posição intermédia.
1. Desbloqueie a manga roscada rodando-a no sentido dos
ponteiros do relógio, como mostra a
13
rodando-a no sentido
dos ponteiros do relógio, como indicado na Fig.P.
2. Com uma mão a segurar com firmeza no conjunto
telescópico
49
, faça deslizar a vara telescópica
3
para fora
com a outra mão, como indicado na Fig.Q. Isto mostra a vara
telescópicaarmazenada
3
.
3. Quando tiver atingido o comprimento de telescopagem
desejado, bloqueie a manga roscada
13
para fixar a vara
telescópica no lugar, rodando-a no sentido contrário ao dos
ponteiros do relógio.
4. Assegure que a vara telescópica
3
está fixa na respectiva
posição antes de utilizá-la.
Regular o fluxo de óleo da lâmina-guia (Fig. J)
Os modelos DCMPS635 e DCMPS640 estão equipados com
um sistema de lubrificação regulável. O fluxo de lubrificação da
corrente da serra e da lâmina-guia pode ser definido para vários
tipos de madeira e técnicas de corte. A taxa de alimentação de
lubrificação da corrente da serra e da lâmina-guia é adequada
para a maioria das aplicações quando o parafuso de regulação
do fluxo de óleo
46
está posicionado entre as posições
máxima
47
e mínima
48
.
Para reduzir o fluxo:
1. Utilizando a extremidade da chave
24
, rode o parafuso de
regulação do fluxo do óleo
46
para a direita na direcção da
posição mínima
48
.
Para aumentar o fluxo:
1. Utilizando a extremidade da chave
24
, rode o parafuso de
regulação do fluxo de óleo
46
no sentido contrário ao dos
ponteiros do relógio até à posição máxima
47
.
