4646
E
50 mm
D
A
B
C
E
50 mm
D
A
B
C

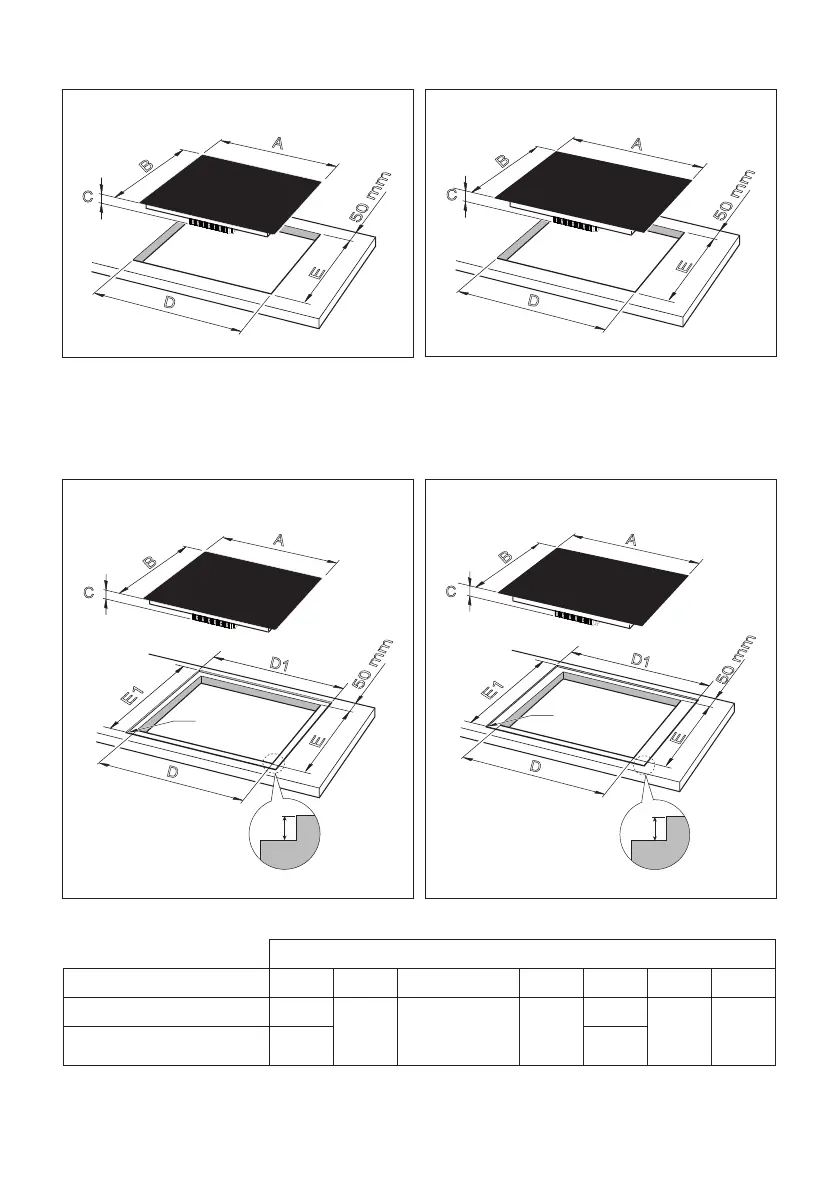

Fig. 1.1a
E
50 mm
D
D1
E1
R7
6
A
B
C
E
50 mm
D
A
B
C
D1
E1
R7
6
Fig. 1.1b
Fig. 1.2a Fig. 1.2b
Modèles 60cm de large Modèles 70cm de large
Modèles 60cm de large Modèles 70cm de large
INSTALLATION AFFLEURANTE
(MODÈLES SANS GARNITURE MÉTALLIQUE UNIQUEMENT)
Si vous souhaitez installer la table de cuisson au ras du plan de travail, il est nécessaire
d’eectuer un fraisage dans le trou de la découpe comme indiqué sur les gures 1.2a et 1.2b.
INSTALLATION STANDARD
Dimensions (mm)
Description A (*) B (*) C (**) D D1 E E1
Modèles 60cm de large
600
520
54 ou 60 pour
une installation
aeurante
560
605
480 525
Modèles 70cm de large
700 705
(*) Pour les modèles avec des garnitures métalliques, ajouter 4 mm à la mesure pour
chaque garniture. Exemple: garniture métallique avant = B+4mm.
(**) du dessus du boîtier jusqu’à la partie inférieure de l’appareil.
