1111
E
50 mm
D
A
B
C
E
50 mm
D
A
B
C

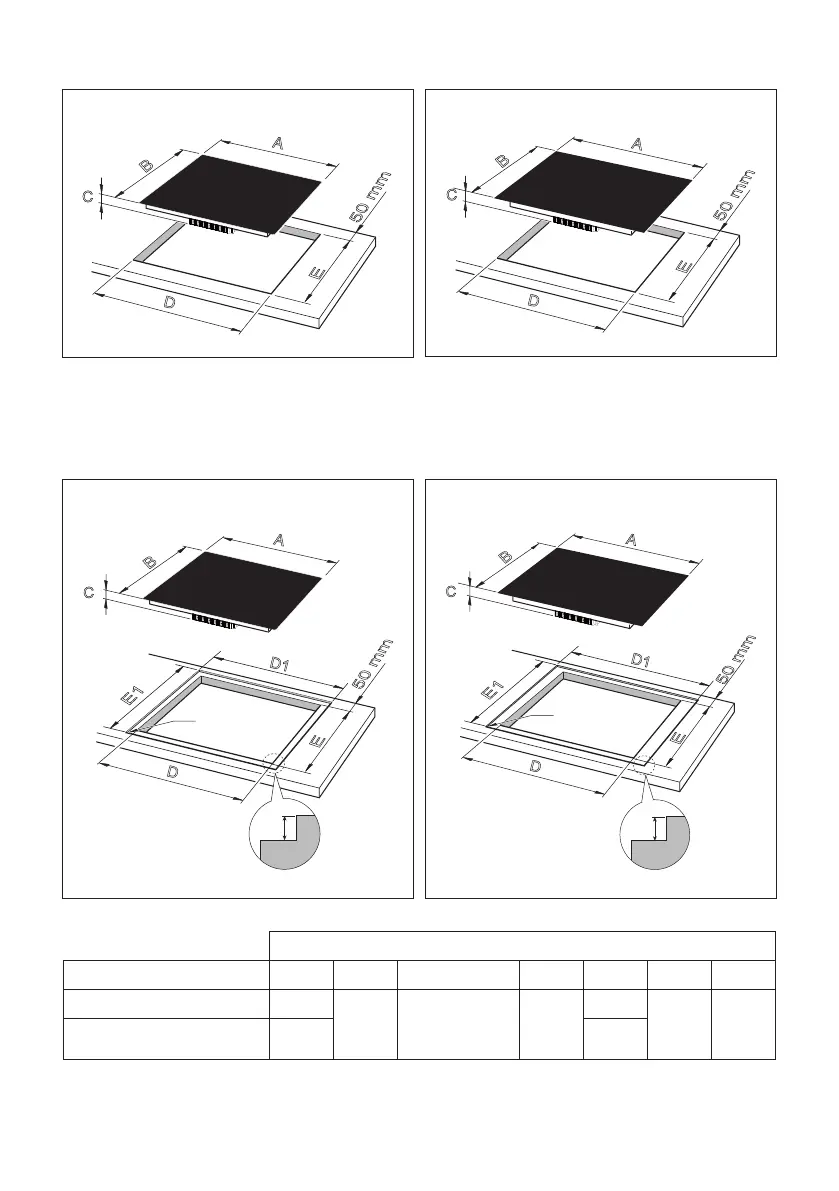

Afb. 1.1a
E
50 mm
D
D1
E1
R7
6
A
B
C
E
50 mm
D
A
B
C
D1
E1
R7
6
Afb. 1.1b
Afb. 1.2a Afb. 1.2b
Modellen van 60cm breed Modellen van 70cm breed
Modellen van 60cm breed Modellen van 70cm breed
STANDAARDINSTALLATIE
Afmetingen (mm)
Beschrijving A (*) B (*) C (**) D D1 E E1
Modellen van 60cm breed
600
520
54 of
60 bij de
iinbouwinstallatie
560
605
480 525
Modellen van 70cm breed
700 705
(*) Voor modellen met metalen bekleding(en) telt u 4 mm op bij de maat voor elke bekleding.
Voorbeeld: metalen bekleding aan de voorkant = B+4 mm.
(**) van de bovenkant van het aanrecht tot de onderkant van de kookplaat.
INBOUWINSTALLATIE (ALLEEN MODELLEN ZONDER METALEN BEKLEDING)
Als u de kookplaat samen met het werkblad wilt installeren, moet u frezen in het gat van de
uitsparing zoals aangegeven afb 1.2a en 1.2b.
