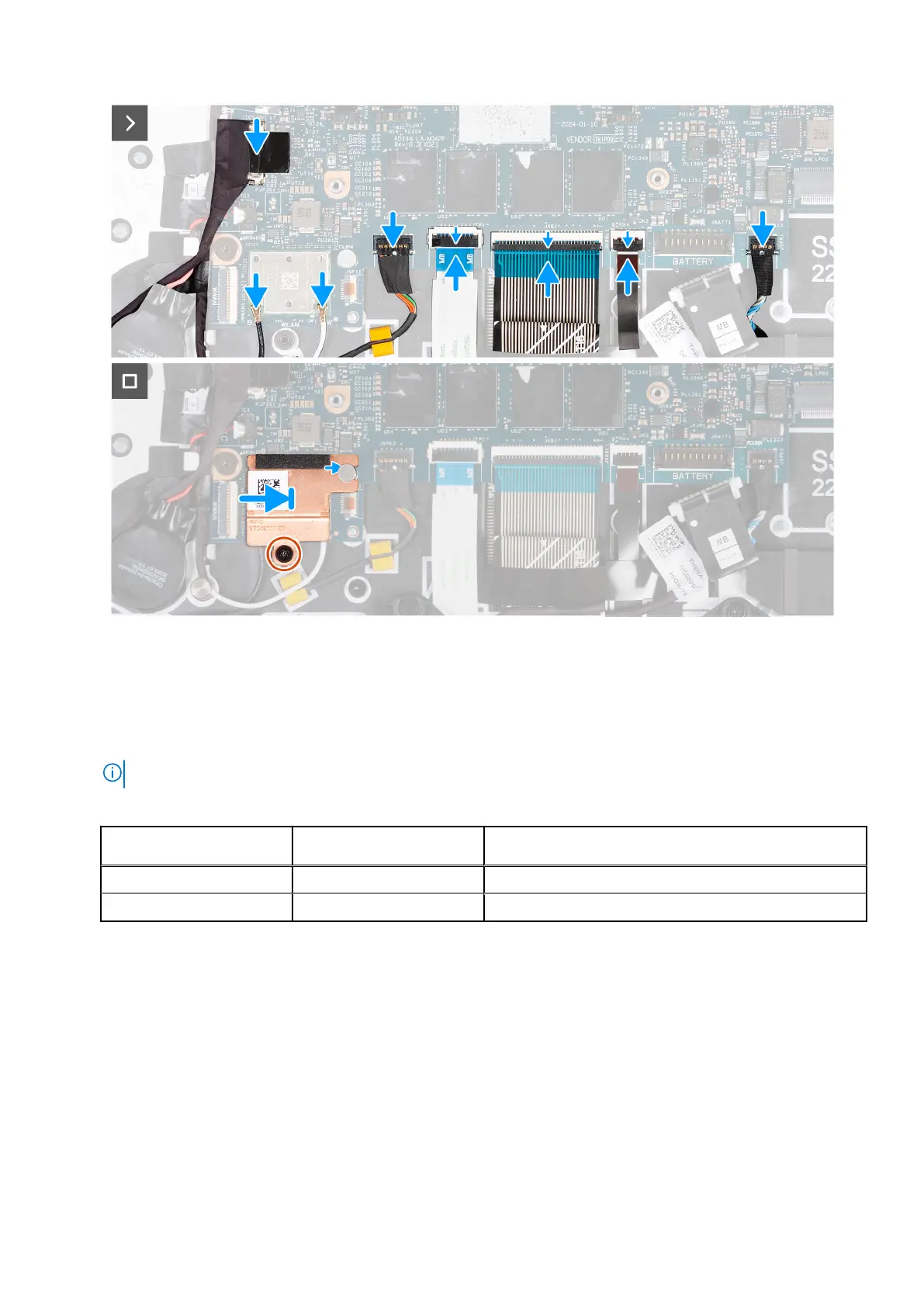

Afbeelding 62. De kabels aansluiten
7. Bevestig de knoopcelbatterij aan de sleuf van de palmsteun- en toetsenbordeenheid.
8. Sluit de volgende kabels aan op de systeemkaart:
a. Kabel van I/O-kaart (IO)
b. antennekabels
OPMERKING: Zorg ervoor dat u de antennekabels aansluit op de draadloze kaart volgens het kabelkleurenschema.
Tabel 28. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Kleur van de antennekabel Silkscreen-markering
Hoofdmenu Wit W
Secundair Zwart B
c. kabel van de rechterluidspreker (SPK R)
d. kabel van touchpad (TP)
e. kabel van het toetsenbord (KEYBOARD)
f. kabel van de toetsenbordverlichting (KB BL)
g. kabel van de linkerluidspreker (SPK L)
9. Zorg dat het schroefgat op de thermische plaat van de draadloze kaart overeenkomt met het schroefgat op de draadloze kaart.
10. Plaats de schroef (M2x2.5) terug waarmee de thermische plaat van de draadloze kaart aan de polssteun- en toetsenbordeenheid
wordt bevestigd.
Vervolgstappen
1. Installeer de beeldschermeenheid.
2. Installeer de koelplaat.
82
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
