Handleiding
Je bekijkt pagina 81 van 105

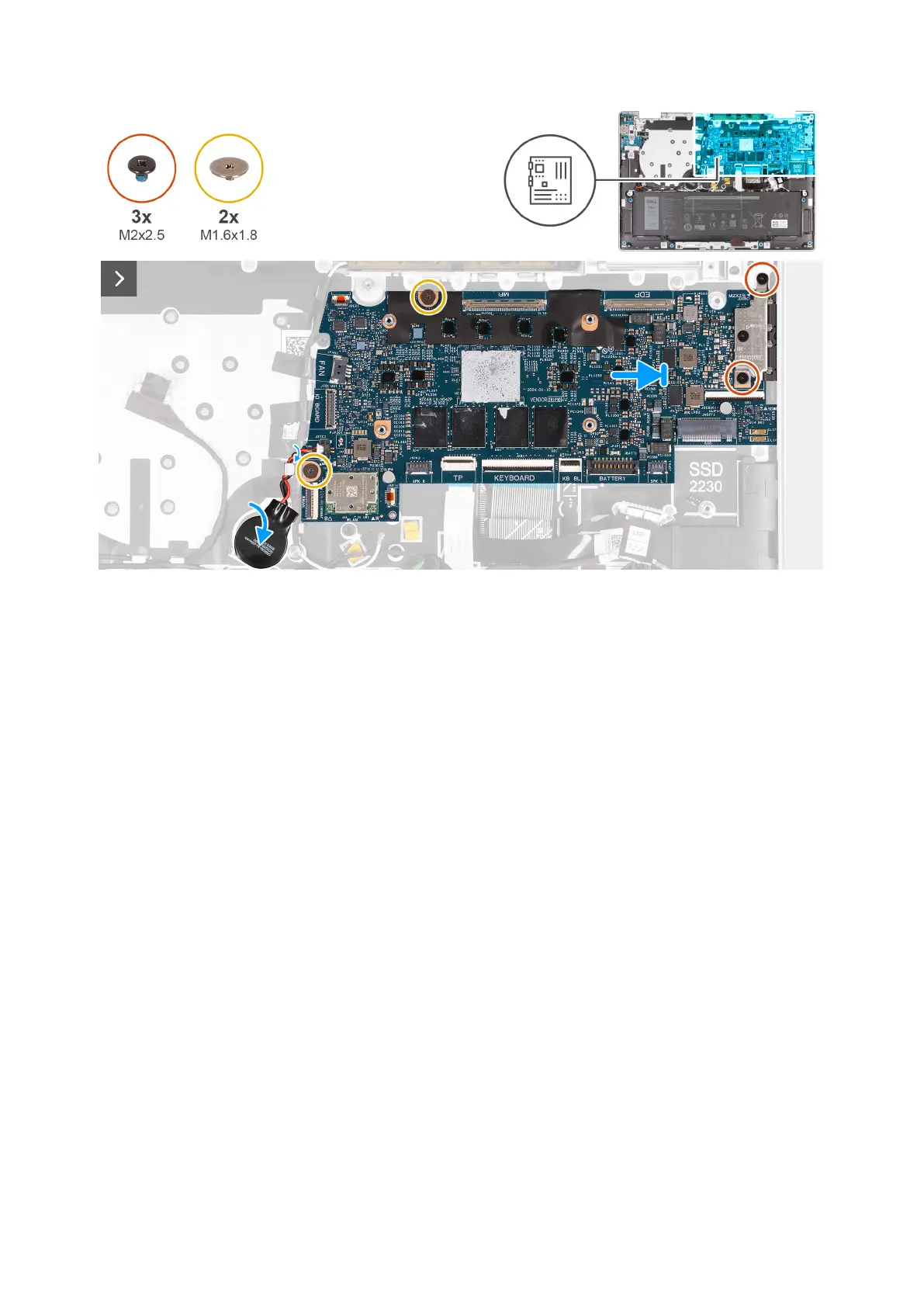

Afbeelding 61. De systeemkaart plaatsen
Stappen
1. Schuif en plaats systeemkaart op de polssteun- en toetsenbordeenheid.
2. Lijn de poorten op de systeemkaart uit met de poortslots op de polssteun- en toetsenbordeenheid.
3. Lijn de schroefgaten op de systeemkaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
4. Plaats de twee schroeven (M1.6x1.8) terug waarmee de systeemkaart op de polssteun- en toetsenbordeenheid wordt bevestigd.
5. Lijn de schroefgaten op de USB Type-C-beugel uit met de schroefgaten op de polssteun- en toetsenbordeenheid.
6. Plaats de twee schroeven (M2x2.5) terug waarmee de USB Type-C-beugel aan de polssteun- en toetsenbordeenheid wordt
bevestigd.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
81
