De systeemkaart installeren
WAARSCHUWING: De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

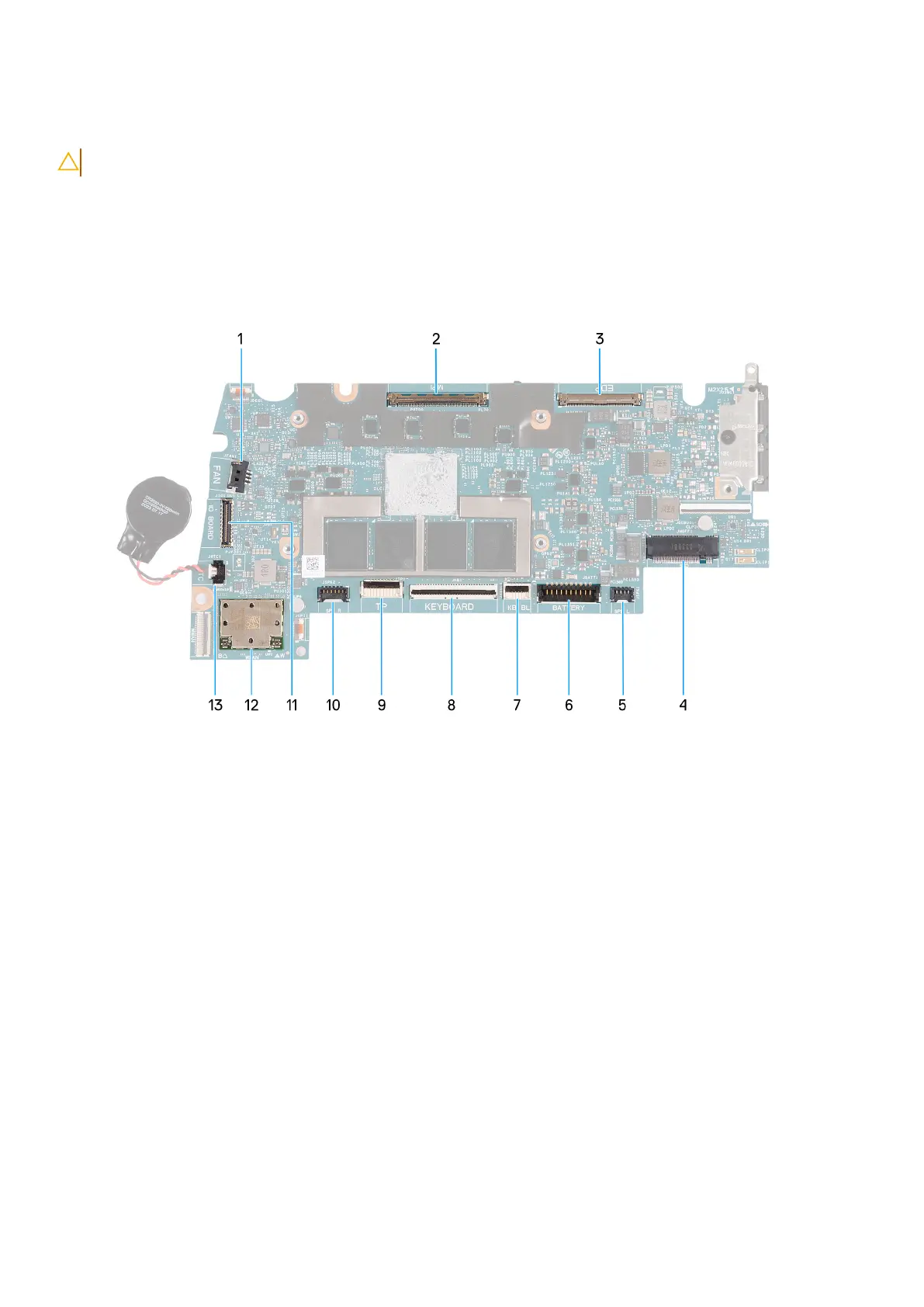

Afbeelding 60. Systeemkaartconnectoren
1. Connector van ventilatorkabel (FAN)
2. Connector van camerakabel (MIPI)
3. Connector van beeldschermkabel (EDP)
4. Connector van Solid-State Drive (SSD)
5. Connector van linkerluidsprekerkabel (SPK L)
6. Connector van batterijkabel (BATTERIJ)
7. Connector van toetsenbord-achtergrondverlichtingskabel (KB BL)
8. Connector van toetsenbordkabel (KEYBOARD)
9. Connector van touchpadkabel (TP)
10. Connector van rechterluidsprekerkabel (SPK R)
11. Connector van I/O-kaartkabel (IO)
12. Connector van draadloze kaart (WLAN)
13. Connector van de knoopcelkabel (RTC)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
80
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
