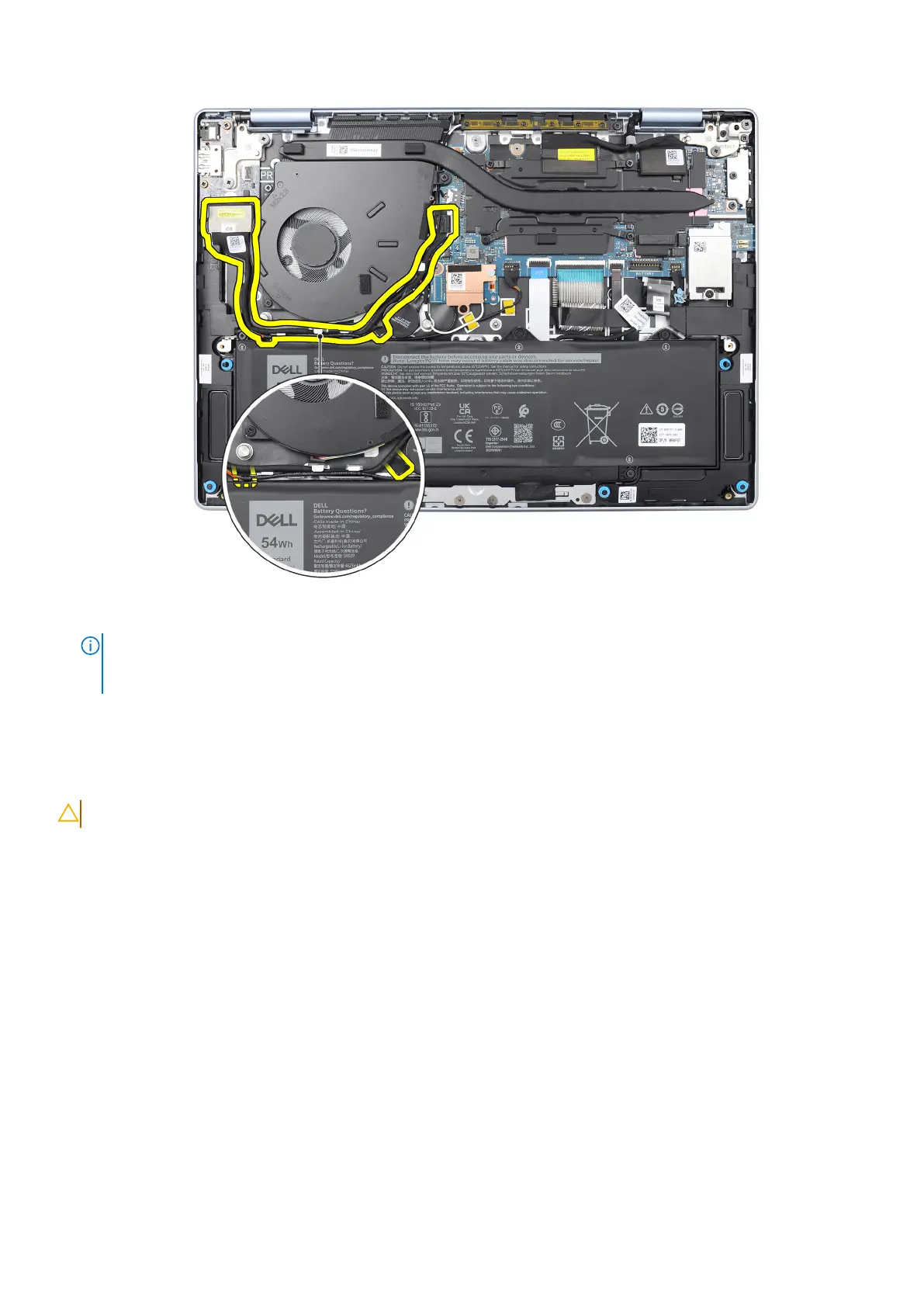

Afbeelding 42. Routering van I/O-kaartkabel
OPMERKING:
De kabel van de I/O-kaart wordt over de kabel van de knoopcelbatterij en antennekabels geleid. De kabel loopt
vervolgens langs de linkerkant van de batterij, de rechterkant van de ventilator en wordt op zijn plaats bevestigd met twee
stukken tape.
4. Verwijder de tape en koppel de kabel van de I/O-kaart los van de connector (IO BOARD) op de systeemkaart.
De kabel van de I/O-kaart plaatsen.
WAARSCHUWING: De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de kabel van de I/O-kaart aan en bieden een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
65
